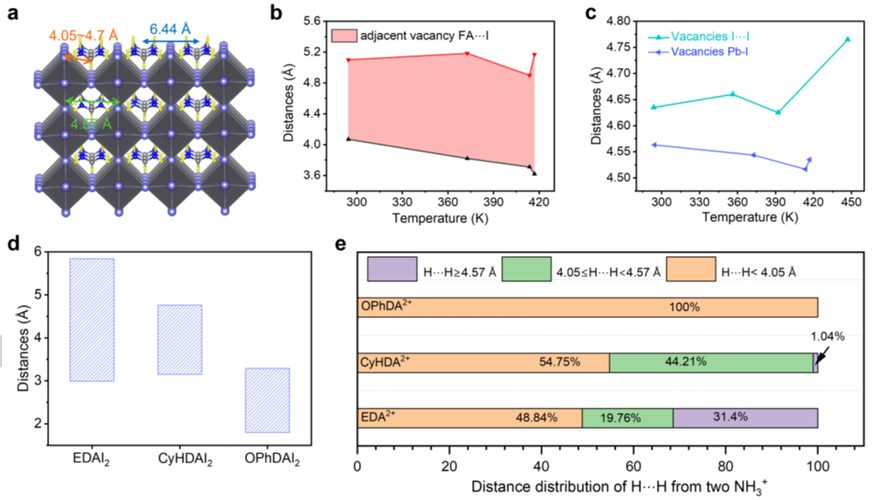

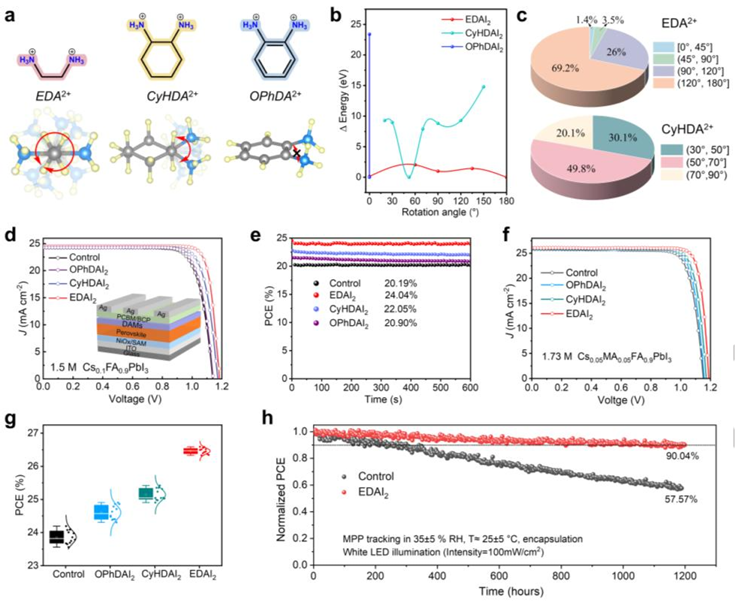

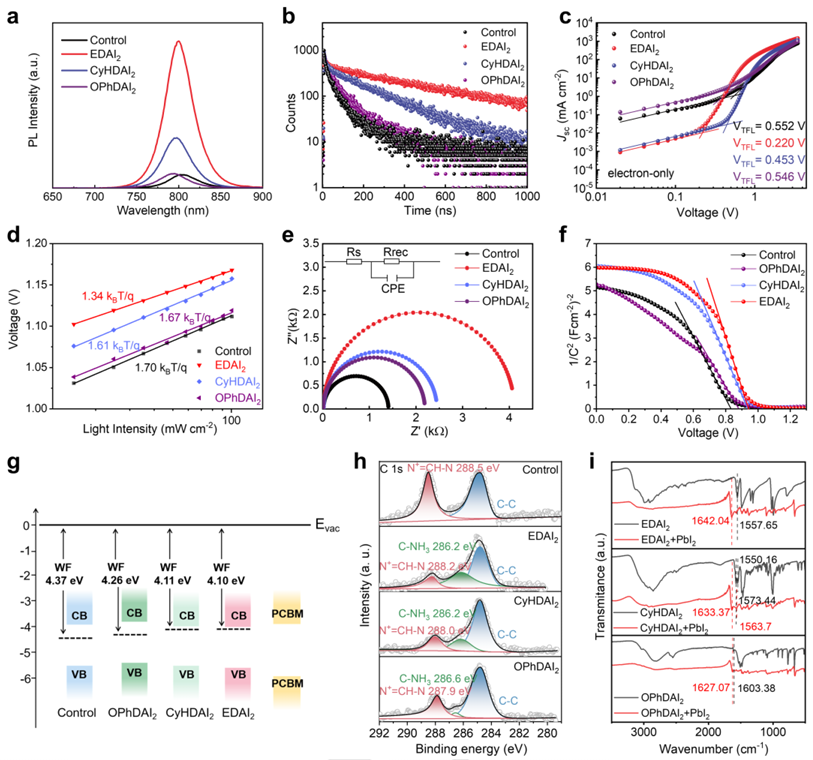

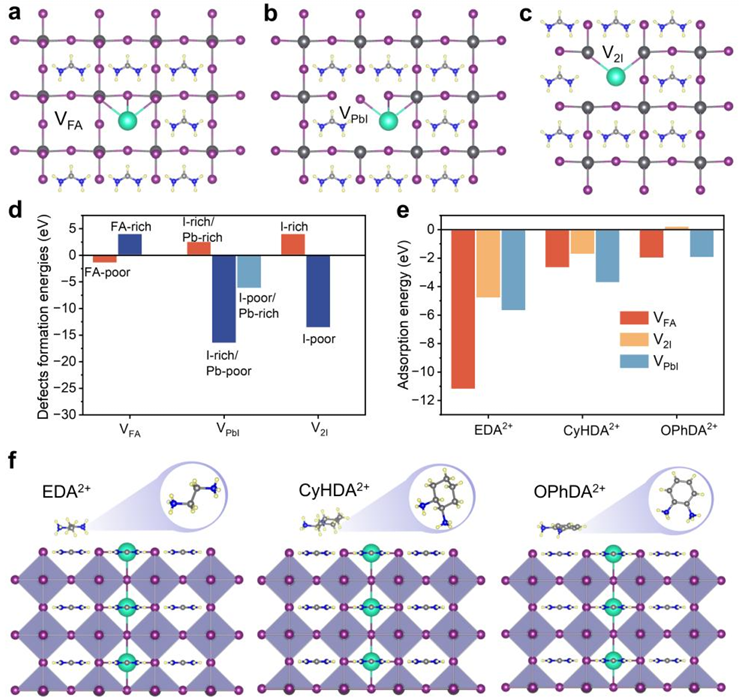

钝化剂的分子结构工程已被证明是开发高性能钙钛矿太阳能电池的关键策略。尽管先前的研究主要集中在分子构型设计上，但分子构象对器件性能的影响仍未得到深入研究。鉴于此，2025年5月12日浙江大学陈红征&左立见&河北工业大学陈聪&中国计量大学沈洋于Angew刊发钝化剂分子构象对高性能钙钛矿太阳能电池的影响的研究成果，通过芳基或烷基修饰开发了一系列具有可调构象刚性的碘化二铵钝化剂，系统地研究了这一关键因素。值得注意的是，随着铵基团旋转灵活性的提高，钙钛矿太阳能电池性能呈现出持续的提升。详细的载流子动力学分析揭示了分子构象自由度与缺陷钝化效果之间的直接相关性。理论计算表明，静态几何匹配和动态构象对钙钛矿晶格缺陷的适应性都决定了钝化质量。优化的钝化剂具有最大的构象灵活性，使钙钛矿太阳能电池实现了26.6%的最高能量转换效率(认证稳定效率：26.4%)。这项研究确立了分子构象工程作为缺陷钝化策略的关键维度，并为推进钙钛矿光伏技术提供了基础见解。
本站标注来源为“索比光伏网”、“碳索光伏"、"索比咨询”的内容，均属www.solarbe.com合法享有版权或已获授权的内容。未经书面许可，任何单位或个人不得以转载、复制、传播等方式使用。
经授权使用者，请严格在授权范围内使用，并在显著位置标注来源，未经允许不得修改内容。违规者将依据《著作权法》追究法律责任，本站保留进一步追偿权利。谢谢支持与配合！
最终，最优WBGPSC实现了VOC=1.29V、JSC=20.0mAcm、FF=82.8%和PCE=21.27%，对应Shockley–Queisser电压极限的92.8%。这些结果表明，协同缺陷钝化与能级调控对于释放WBG钙钛矿的完整电压潜力均至关重要。研究亮点：突破性电压表现：通过协同表面处理，宽禁带钙钛矿电池开路电压达1.29V，实现Shockley–Queisser理论极限的92.8%，为同类器件中最高之一。高效叠层集成：经处理的宽禁带钙钛矿作为顶电池，与硅底电池组成叠层器件，实现26.8%的光电转换效率与1.91V的高开路电压，展示其在实际叠层光伏中的应用潜力。
钧达股份12月22日在机构线上电话会议表示，公司深耕光伏电池技术研发，在下一代钙钛矿技术领域布局深远，已与仁烁、中科院、苏州大学等单位开展研究，已实现关键突破：钙钛矿叠层电池实验室效率达32.08%，居于行业领先水平;2025年11月完成首片产业化N型+钙钛矿叠层电池下线，攻克底电池结构优化、高效介质钝化膜沉积等核心技术，具备独立开展叠层工艺研发与小规模生产的能力，正积极推进钙钛矿及钙钛矿叠层电池的商业化应用。
效率：DCA-1F共SAMs器件表现最优，冠军PCE26.11%，开路电压1.179V，短路电流密度25.89mA/cm，填充因子85.49%；DCA-0F、DCA-2F共SAMs器件PCE分别为25.21%、25.05%，均高于纯MeO-2PACz对照组。稳定性：30-50%湿度环境下储存1000小时，DCA-1F共SAMs器件保持90%初始PCE；1太阳光照下最大功率点跟踪1000小时，仍维持～90%效率，而纯MeO-2PACz器件500小时后效率衰减超50%。DCA分子与MeO-2PACz在溶液状态下自聚集行为的示意图。近期报道的基于共自组装单分子层策略的高效钙钛矿太阳能电池性能汇总。
近期，中国科学院半导体研究所游经碧研究员领导的团队发现，基于MACl制备的钙钛矿薄膜存在垂直方向上氯分布不均匀的问题，主要原因是MACl中的氯离子在钙钛矿结晶过程中迅速迁移至上表面引起富集。基于所开发的氯元素均匀分布的钙钛矿薄膜，团队研制出经多家权威机构认证、光电转换效率为27.2%的钙钛矿太阳能电池原型器件。该研究实现了钙钛矿太阳能电池效率与稳定性方面的协同提升，将为其产业化发展提供重要支撑。
论文概览宽带隙钙钛矿的稳定性是实现高效钙钛矿/硅叠层光伏器件的关键，但由于宽带隙钙钛矿中卤化物偏析导致的不稳定性仍然是一个重大挑战。结论展望本研究创新性地提出了一种离子位点竞争策略，通过精心设计的多Cl-源前驱体组分优化，实现了Cl离子在钙钛矿晶格与间隙位点的可控分布。
论文概览宽带隙钙钛矿太阳电池是叠层光伏器件的关键组成部分。然而宽带隙钙钛矿中较高的溴离子含量容易导致复杂的结晶过程和薄膜质量的降低。光稳定性测试中PA改性器件在1000小时连续光照老化后保持90.1%初始效率，远超对照组，证明2D钙钛矿通过结晶调控与相分离抑制实现钙硅叠层器件光电转换效率和长期稳定性的协同突破。这项工作为制备高质量宽带隙钙钛矿以及高性能钙硅叠层太阳能电池提供了重要的材料设计以及工艺路线指导。
自组装单分子层已成为钙钛矿太阳能电池中一类重要的界面材料，能够调控能级、提升电荷提取效率，并改善器件效率与稳定性。其中，基于膦酸的自组装单分子层因其可与透明导电氧化物形成共价键，作为超薄、透明且可调控的空穴传输层而备受关注。解决这些挑战是将SAMs推向商业化钙钛矿太阳能产品的关键。
综上，该研究表明，在干燥气氛中制备活性层或在最终退火时引入适度湿度，可获得两步法FAPbI太阳能电池的最佳性能与稳定性。
论文概览针对倒置结构钙钛矿太阳能电池中钙钛矿/自组装单分子层异质界面机械稳定性差、制约器件长期可靠性的关键瓶颈，青岛科技大学与中国科学院青岛生物能源与过程研究所联合团队创新性地基于软硬酸碱理论，设计并筛选出一系列硫醇（-SH）基交联剂，用于强化界面化学键合并提升稳定性。
香港科技大学周圆圆、香港理工大学蔡嵩骅等研究团队，通过低剂量扫描透射电子显微镜首次在铯掺杂混合阳离子钙钛矿薄膜中，发现了一种新型亚稳态晶粒内杂质纳米簇。核心技术亮点首次发现晶粒内隐藏杂质：利用超低剂量扫描透射电镜，首次在原子尺度上直接观测并解析了隐藏在钙钛矿晶粒内部的亚稳态ABX型杂质纳米团簇的晶体结构。
针对这一挑战，湘潭大学、西安交通大学、西安科技大学等多个团队合作设计并合成了两种具有相似骨架的香豆素衍生物固体添加剂：挥发性C5与非挥性C6。结论展望本研究通过精准设计一对结构相似但挥发性迥异的香豆素衍生物添加剂，首次系统比较并揭示了挥发性与非挥发性固体添加剂在有机太阳能电池中的作用机制差异。
