【干货】光伏支架的常见安装方式

索比光伏网讯:光伏支架，是光伏发电系统中为了摆放、安装、固定太阳能面板设计的特殊的支架，支架安装的角度、朝向、排列方式等影响到整个光伏发电系统的功率输出。

光伏支架具有多种分类方式，按照连接方式分为焊接式和组装式；按照安装结构分为固定式和逐日式；按照安装地点分为地面式和屋面式等。无论哪种光伏系统，其支架构成大体相似，都包括连接件、立柱、龙骨、横梁、辅助件等部分。

地面光伏系统支架

地面光伏系统是指安装地点选择在户外开阔地面的光伏系统，一般采用混凝土块基础形式，也可以采用直埋式、地锚式等方式。（特殊地基情况需要咨询专业土力学设计人员）

光伏易徐州20KW光伏发电系统，支架采用混凝土块基础形式安装。

直埋式，光伏易北京科技大学光伏发电系统。

屋面光伏系统支架

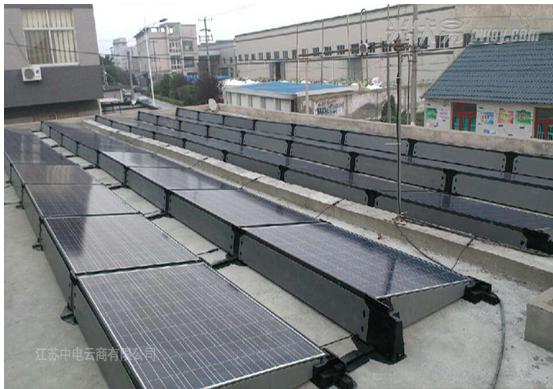

屋面按倾斜角度分为坡面和平面两种，对于坡屋面通常采用平铺的方式顺应屋顶坡度布置，也可以采用与屋顶成一定倾角的布置方式，但是这种做法相对比较复杂；应用较少。对于平屋面则有平铺和倾斜一定角度两种选择。

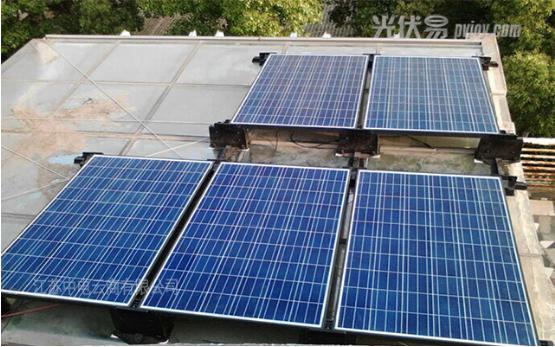

光伏易扬州仪征首个6KW光伏发电系统，斜面屋顶，支架顺应坡度布置。
