日本科学技术振兴机构（JST）与京都大学12月8日宣布，发现了可改善名为“钙钛矿太阳能电池”的高效率太阳能电池的不稳定性，将电压提高至理论极限的设计指针。

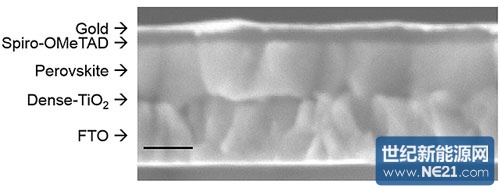

开发的钙钛矿太阳能电池的截面图本站标注来源为“索比光伏网”、“碳索光伏"、"索比咨询”的内容，均属www.solarbe.com合法享有版权或已获授权的内容。未经书面许可，任何单位或个人不得以转载、复制、传播等方式使用。
经授权使用者，请严格在授权范围内使用，并在显著位置标注来源，未经允许不得修改内容。违规者将依据《著作权法》追究法律责任，本站保留进一步追偿权利。谢谢支持与配合！
本文介绍了合肥京东方光能科技有限公司与京东方科技集团股份有限公司联合申请的一项太阳能电池组件及其制作方法专利（公开号CN122995404A，申请于2025年4月）。该专利核心在于提出一种新型连接结构：通过第一、第二电极引线分别连接首尾两个太阳能电池的对应电极（即首电池的第一电极与末电池的第二电极），引线材料可选金属氧化物导电薄膜、金属导电薄膜，或二者叠层结构，旨在提升电极引线与电池电极间的可靠连接性能。文中还简要说明了两家申请主体的基本情况——合肥京东方光能为2024年成立的光伏领域新公司，注册资本近6亿元；京东方集团则是深耕电子制造多年的龙头企业，拥有超六万项专利。
上智大学等研究团队开发出一种新型无铅钙钛矿太阳能电池技术，以锡替代有毒的铅作为核心元素，旨在兼顾环境安全性与器件性能。针对锡易氧化导致结构退化、进而影响效率与稳定性的关键难题，团队设计了 Ruddlesden–Popper 型层状结构：由锡-碘无机导电层与有机分子层交替堆叠构成，并引入2-氨基苯并噻唑作为分子钝化添加剂。该结构既通过有机层阻隔水氧提升耐久性，又借助添加剂抑制锡氧化、降低界面电阻，使电池在100天后仍保持约85%的初始效率。尽管当前转换效率尚低于含铅同类器件，但该成果为安全、稳定、可实用化的钙钛矿光伏技术提供了新路径，后续工作将聚焦于效率提升与大面积制备。（199字）
松下控股宣布将玻璃型钙钛矿太阳能电池的全面量产时间提前一年，由原定的2030财年调整为2029年4月，并将在日本滋贺县长滨市的量产技术开发基地正式启动。此举旨在加速该新型光伏技术的商业化进程。在此之前，公司已于2026年9月启动先行量产，相关产品目前由大阪府守口市的研发基地生产，主要用于面向客户的试用与实证，以积累实际安装、运行及维护经验，为后续规模化量产夯实技术与应用基础。
澳大利亚新南威尔士大学与UtmoLight公司合作，成功研制出面积达676平方厘米（30 cm × 30 cm）的大面积钙钛矿太阳能电池，实现23.5%的光电转换效率，刷新世界纪录。该成果证实钙钛矿技术在放大尺寸后仍能保持高效率，显著提升了其规模化制造与产业化应用前景。研究通过材料创新与工艺优化，取消了易引发不稳定的氧化镍层，简化制程并提升性能。团队下一步将试制2.8平方米的全尺寸商用组件，验证更大面积下的可行性。尽管钙钛矿在成本与光谱利用（如与硅基电池叠层）方面优势突出，但其在湿热环境下的稳定性、大面积均匀性控制及长期可靠性仍是产业化亟待突破的关键挑战。（199字）
北京大学周欢萍教授团队针对钙钛矿太阳能电池“高效率”与“长寿命”难以兼顾的难题，提出一种基于等离子体的表面工程新策略：先用氩气等离子体物理刻蚀去除缺陷富集的表层（“抛光”），再利用四氟化碳等离子体激活氟物种，原位生成4–7纳米厚、连续致密的氟化铅保护层（“上漆”）。该方法显著降低界面缺陷密度约一个数量级，优化能级排列，提升电荷提取效率。实验表明，小面积电池光电转换效率达27.2%，100 cm²模组认证效率为23.5%；器件在高温、光照、紫外及循环应力下均表现出优异稳定性。该技术为高性能钙钛矿光伏产业化提供了新路径。
本文报道了我国科研团队在钙钛矿/CIGS叠层太阳能电池领域取得的重大突破：通过创新性提出“双界面载流子传输工程”（DICTE）策略，同步优化底部（空穴侧）与顶部（电子侧）界面，成功将小面积器件效率提升至31.09%（认证30.57%），大面积器件达28.85%，并显著增强长期稳定性——未封装器件在氮气环境中储存3576小时后效率保持94%，70°C热老化960小时后仍超90%，最大功率点跟踪756小时后保持91%。研究针对CIGS表面粗糙导致钙钛矿成膜不均、界面能级失配及缺陷复合等核心瓶颈，分别采用双层NiOₓ空穴传输层实现保形覆盖与高效空穴提取，以及EDADI/p-F-PEAI双分子协同钝化改善电子传输与能带匹配，系统解决了效率与稳定性难以兼顾的难题，为叠层光伏实用化提供了新路径。（199字）
北京大学周欢萍团队针对钙钛矿太阳能电池因软晶格和低缺陷形成能导致的界面缺陷多、稳定性差等关键瓶颈，提出一种基于氩气/四氟化碳混合等离子体的表面工程新策略。该方法分两步实现原位界面重构：先以Ar等离子体物理刻蚀去除表面缺陷层，再利用CF₄等离子体产生的活性氟与未配位铅离子反应，构筑4–7纳米厚、连续致密且强键合的氟化铅钝化层。该钝化层显著降低界面缺陷密度（降幅约90%），提升载流子寿命与能级匹配，从而同步增强效率与稳定性。小面积电池效率达27.2%，100 cm²模组认证效率为23.5%；器件在高温、光照、紫外及循环老化等多条件下展现出优异长期稳定性。研究成果发表于《Science》。
MSWay与Halocell Energy近日签署合作备忘录，双方将联合推进柔性钙钛矿太阳能电池的产业化。MSWay将为其提供自主研发的柔性透明电极（FTE）材料，该材料具备高透光率、优异导电性与强机械柔韧性，是提升钙钛矿电池电荷收集效率、耐用性及整体性能的关键组件。这些FTE材料将被集成至Halocell Energy基于卷对卷（R2R）工艺的可打印钙钛矿太阳能电池生产流程中，以加速轻质、高效柔性光伏产品的规模化制造。此次合作旨在开发面向高价值及新兴应用场景的灵活太阳能解决方案，既是MSWay拓展国际技术联盟的重要举措，也为其柔性电极技术进入全球下一代太阳能市场奠定基础。双方将持续协作，推动柔性光伏技术商业化进程，助力可持续能源产业发展。（199字）
2026年5月13日，陕西师范大学赵奎、刘生忠、瑞典林雪平大学高峰共同通讯在Nature在线发表题为“Stereoelectronicmanipulationofligandsforperovskitesolarcells”的研究论文。该研究通过配体吸附拓扑结构的立体电子调控，协同解决了界面缺陷钝化与电荷传输的矛盾，实现高效且稳定的钙钛矿太阳能电池。这项研究为钙钛矿太阳能电池的界面设计提供了新范式，有望推动钙钛矿太阳能电池迈向商业化。配体立体电子调控策略钙钛矿太阳电池的光电性能和稳定性
国家知识产权局信息显示，苏州大学;苏州益恒能源科技有限公司申请一项名为“一种单晶钙钛矿薄膜的表面处理方法、钙钛矿电池及其制备方法”的专利，公开号CN121985709A，申请日期为2026年4月。本发明优化了单晶钙钛矿薄膜表面，同时提高了钙钛矿太阳能电池的光电转换效率和稳定性。
由德国慕尼黑大学（LMU）领导的一个研究团队开发出一种新型金属卤化物钙钛矿太阳能电池。该电池不仅能承受低地球轨道（LEO）常见的极端高温，还具备优异的光电转换效率。 研究人员重点测试了介于零下 80 摄氏度至零上 80 摄氏度之间的加速热循环影响。结果显示，经过强化处理的电池在经历 16 次极端循环后，仍保留了约 84% 的初始效率；而未改良的对照组则出现了显著的性能衰减。 研究人员指出："此类环境不仅在实验室老化测试中存在，在实际运行环境中同样常见。例如在低地球轨道，卫星太阳能电池会反复暴露在直射阳光下，随后在短时间内骤入极寒环境。" "温度极值因航天器设计和轨...
