居民住宅光伏电站安装方式对比【独家】

来源：阳光工匠光伏网作者：华天奇发布时间：2015-04-14 23:59:59

随着行业的发展人们的意识提高以及补贴政策的落实，接受光伏的人们越来越多。最近接到一个3KWp居民的小项目。业主为了追求最高的发电量提出方阵要朝正南安装。故有了这个方案的对比，详细情况下面将加以说明。

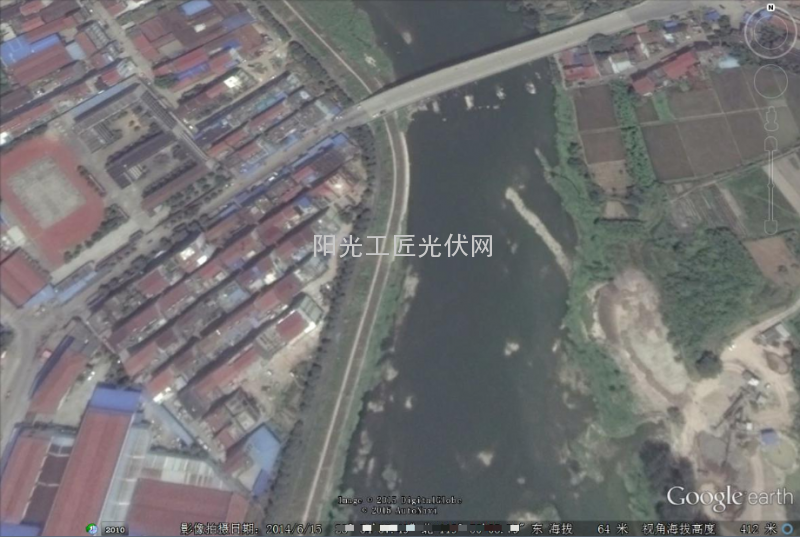

一、项目地点介绍：

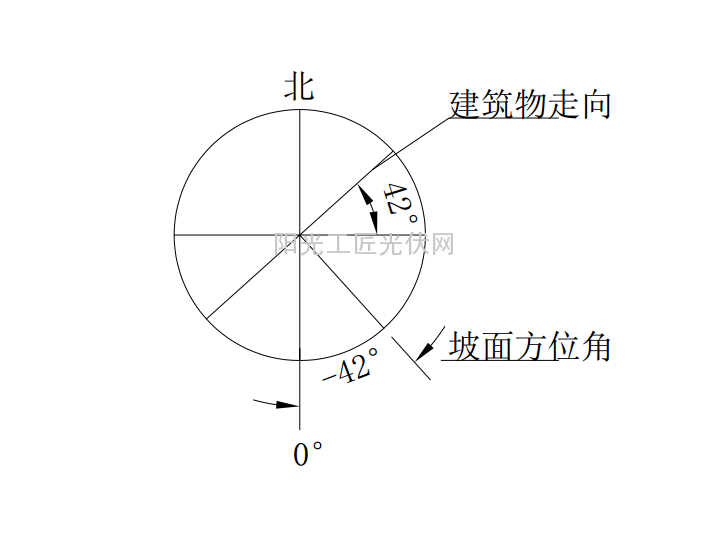

该项目地点位于X地。项目建筑物为人字形坡屋顶居民住宅，建筑主体走向为东偏北42°，建筑物坡面倾角（坡度）为25°左右。若以正南方向为方位角0°，顺时针方向为正方向，则该项目建筑朝南坡面的方位角为-42°。如下图所示：

二、坡面辐照情况介绍：

1、（业主要求方案）

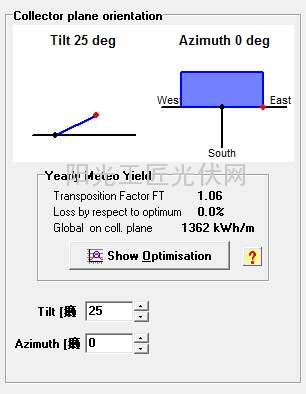

根据NASA气象数据计算得到最佳倾角情况下即面倾角25°向正南方向方位角为0°时方阵安装模型以、接收辐照量及发电量如下：

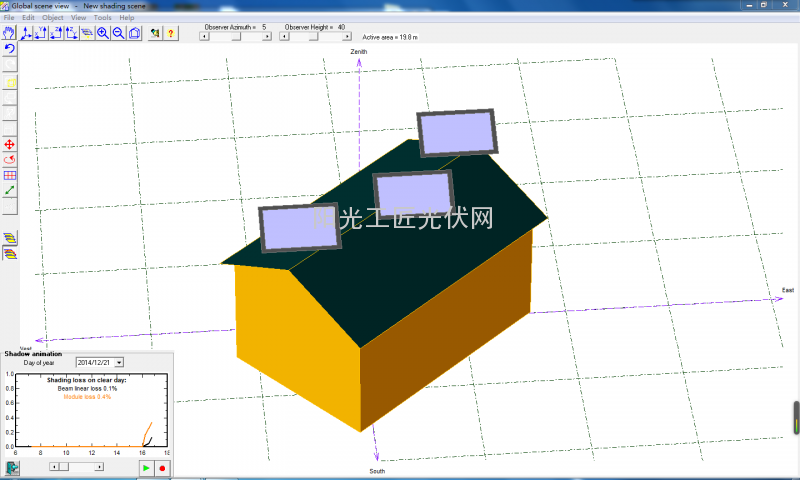

(业主所想要的安装方式1)

（业主所想要的安装方式2）

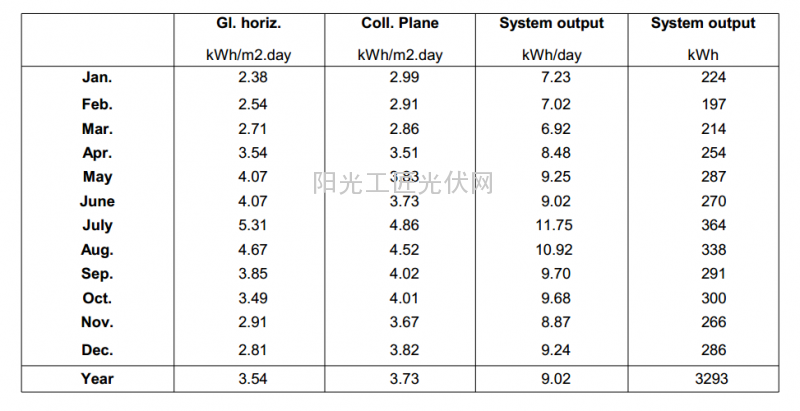

由上面两份图表看出当3KWp电站以25°倾角面向正南方向安装时，其电池板表面接收的辐照量与水平面接收的辐照量之比FT为1.06，年发电量为3293KWh。

2、（目前较为普遍的安装方式同时也是笔者建议的安装方式）

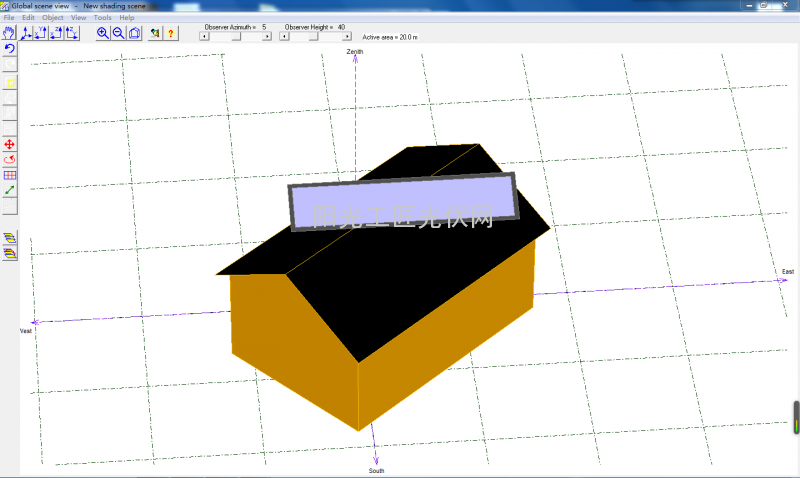

3KWp电站直接装于建筑物南坡即以25°倾角、-42°方位角安装，方阵安装模型、接受辐照量及发电量情况：

由上面两份图表看出当3KWp电站以25°倾角方位角为-42°安装时，电池板表面接收的辐照量与水平面接收的辐照量之比FT为1.03，年发电量为3210KWh。

3、两种安装方式对比：

1、辐照情况对比：2号方案电站所接受辐照量比1号方案减少2.496%。

2、年发电量对比：2号方案电站年发电量比1号方案减少2.52%。

由对比数据看出两种安装方式年发电量相差很少。

三、综合对比说明：

对现场情况、辐照接收情况、发电量对比、后期施工、建筑美观、可靠性以及工程造价等因素综合评估后，建议采用2号方案。即直接用挂钩安装于建筑物东南坡。
