下面以一个屋顶电站设计的实例来说明 sunlight软件是如何使用的。
图 1屋顶建筑施工图
如上图所示，这是一个屋顶光伏电站的组件布置图，布置图要说明组件的安装位置和阵列间距，布置图的设计关键是阴影分析。在项目设计时我们首先要通 过施工图了解上面的情况，从上图可以知道：原有屋顶非常平整，屋面方位角是 南偏东 18 度，在上图的黄色圈内是建筑的楼梯间和电梯室，高度为 3 米，屋顶 四周都有 1.2 米高的女儿墙。为了使光伏电站的建设符合设计规范，必须使光伏 组件在全年任何一天的早上 9 点到下午 15 点时间内不得有阴影遮挡。为此我们 对女儿墙、楼梯间和电梯室时行阴影分析，以确定屋顶的光伏组件可安排范围。
一、建模
在分析阴影前，先把建筑的模型建好，模型的建立其实与在ＣＡＤ里画矩形一样，只不过画好后还要用 Sunlight 的拉伸功能，我们就可以非常快速的建立简单的模型。
二、分析参数设置
然后再点击常用分析，按步骤设置参数，可设置的参数有：日照标准，一般来说仅分析冬至日一天的阴影虽然不太全面，但对于工程来说已经基本足够了；地点，一定要选择正确，这个软件有个好处就是可选择的地点详细到了深圳的一 个区；计算精度，默认的是 1 分钟；分析时间也是默认的值。

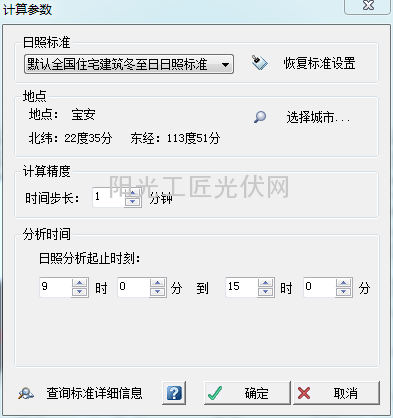

图 4sunlight 软件中的阴影分析参数设置
点击确定，然后再选择遮挡物。就出现下面这个图，红色线以内就是冬至日上午 9 点到下午 15 点的阴影范围了。从这个图我们可以知道，这个软件的阴影 分析还有待改进，它在分析阴影时，只分析了遮挡物顶部的阴影，没有分析墙的 阴影。

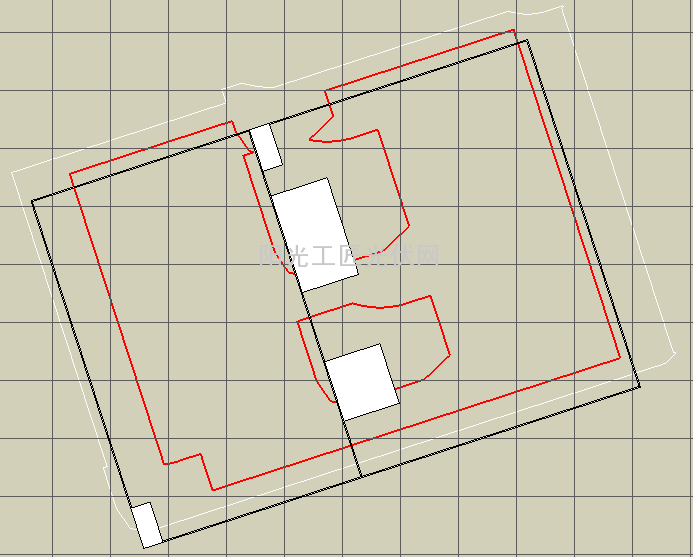

图 5sunlight 软件中的阴影分析结果(俯视图)
根据以上的分析，我们可以算出阴影的面积，然后再在ＣＡＤ图中用黄色线 标示出阴影的范围，我们就可以在没有阴影的地方铺组件了。
三、阴影范围确定

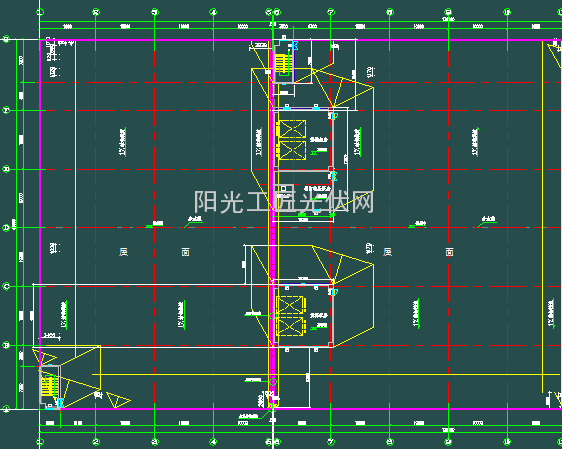

图 6遮挡物的阴影范围
最后还要确定的是阵列的间距，本项目组件的安装倾角为 20 度，组件的长度为 1650mm，那么可以算出组件的垂直高度为 564mm。从上图我们可以知道， 电梯室的高度为 3m，它在北边的阴影长度为 6.631m，由此我们可以算出阵列的 间距为 1.24m。有这些参考我们就可以铺组件了。
四、总结
我们通常是通过计算公式来计算组件间距，但是这些公式都有一些共同的问 题：
1、只能用来计算方位为正南的情况；
2、虽然规范对于阵列的间距有提供计算公式，但由于设计人员理解上的偏 差，造成计算公式的结果相差较大；
3、当现场的情况比较复杂，比如现场有电线杆时，无法对电线杆的阴影范围进行分析。

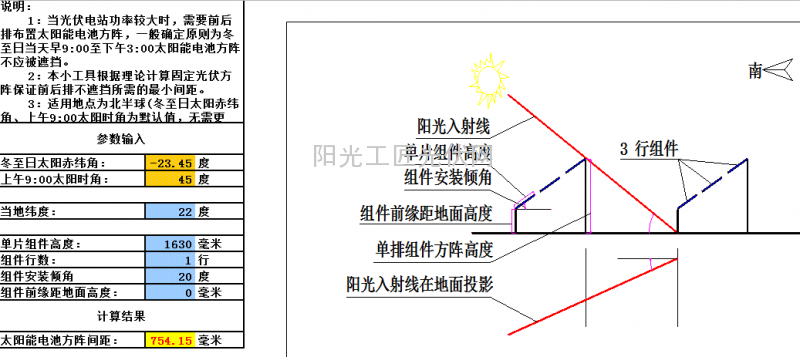

图 7常用的计算公式
我还将 sunlight 软件计算的阴影长度与以前使用的计算公式计算结果对比， 在阵列为正南朝向时，计算结果基本一致，sunlight 软件的计算结果稍微大了一 点。以下我对阵列的方位对阵列间距的影响进行分析，画了以下两个图，左右两 边的两个建筑模型完全相同，只是方位不同，左边建筑是正南的，右边的是南偏 东 18 度。用 sunlight 软件分析得出的间距分别是：4147mm 和 5291mm，相差了24%。可见在阵列的方位不是正南时，使用现有的公式得到的结果明显偏小。

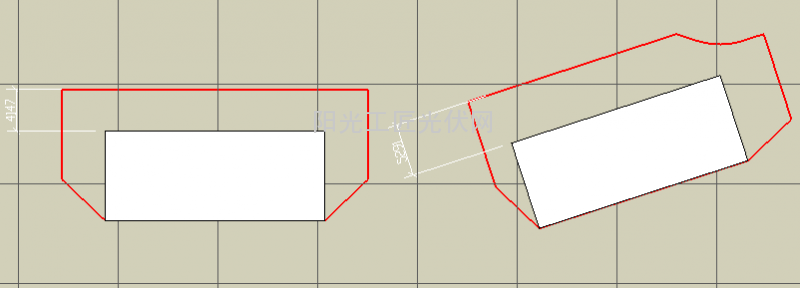

图 8不同方位的建筑阴影长度对比
