380伏or400伏？怎么区分电压等级

引子

在进行光伏电站开发及建设过程中，经常和电压打交道，有时候听见人说380V，有时候又说400V，到底什么时候该说前者，什么时候说后者呢？其他的电压等级也是如此，比如10KV和10.5KV、11KV，500KV和550KV等。这个问题涉及到额定电压的相关规定，具体内容如下：

概述

所有电气设备，都是在一定的电压和频率下工作的。电气设备的额定频率和额定电压，是其正常工作且能获得最佳经济效果的频率和电压。根据国家标准GB/T 156-2007《标准电压》的规定，我国三相交流电网、发电机、变压器的额定电压是不同的。

一、电网和用电设备的额定电压

电网的额定电压是确定各类电气设备额定电压的基本依据。电网的额定电压等级是国家根据国民经济发展的需要和电力工业的水平，经全面的技术经济分析后确定的。由于电流经过线路要产生电压降，所以线路上各点的电压都略有不同，允许±5%的电压偏差，即UavN=1.05UN,并适当取整数，具体见下表。

用电设备是批量生产的，其额定电压不可能按使用处线路的实际电压来制造，而只能按照线路首端与末端的平均电压及电网的额定电压UN来制造。因此，用电设备的额定电压与统计电网的额定电压相同。

二、发电机的额定电压

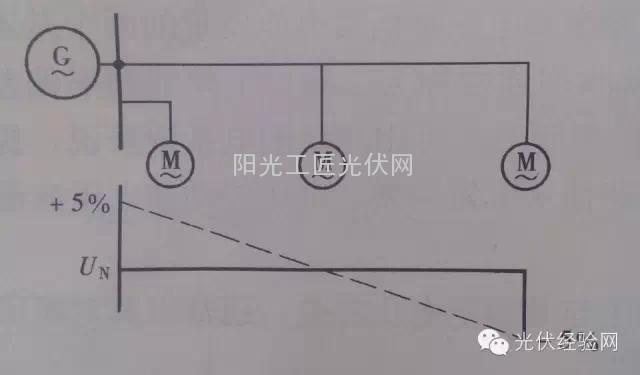

电力线路允许的电压偏差一般为±5%UN，及整个线路允许有10%的电压损耗值，因此为了维持线路的平均电压在额定值，线路首端的电压科教线路额定电压高5%，而线路末端则可较线路额定电压低5%，所以，发电机的额定电压规定高于同级电网额定电压5%。

三、电力变压器的额定电压

变压器的额定电压比较特殊，其一次绕组和二次绕组的电压需要分开界定。

（一）、一次绕组的额定电压

电力变压器一次绕组的额定电压分为两种情况：

1.变压器直接与发电机相连。此时变压器一次绕组的额定电压等于发电机的额定电压，即高于同级电网额定电压5%。

2.变压器不与发电机直接相连，而是连接在线路上时，变压器一次绕组相当于线路上的用电设备，其一次绕组额定电压应与电网额定电压相同。

（二）、二次绕组的额定电压

变压器二次绕组的额定电压也分为两种情况：

1.二次绕组供电线路较长时，其额定电压应比同级电网的额定电压高10%（变压器内部损耗5%+线路损耗5%）。

2.二次绕组供电线路不长时，二次绕组的额定电压只需要高于所连接电网额定电压的5%，仅考虑补偿变压器满负荷运行时绕组内部的5%的压降。

四、总结

总的来说，电压遵循两个原则，一个是设备额定电压和电网额定电压相等原则，另一个是电力线路允许电压±5%偏差原则。掌握这两个原则，就可以知道相关节点的电压，就知道什么时候是380伏，什么时候是400V了。
