索比光伏网讯:增加电池单元枚数以增加设置容量
在四面坡屋顶上设置太阳能电池模块时，如果仅采用长方形的模块，就会产生出现闲置空间、外观也差的问题。而另一方面，以往的拐角模块虽然能充分利用空间，但输出功率较小，因此在有些情况下，达不到住户期望的设置容量。夏普分析，正是由于存在这些问题，消费者往往不愿在四面坡屋顶的住宅上设置太阳能电池模块。
为了克服难题，夏普在新太阳能电池模块上调整了每枚模块的电池单元数量。长方形的“NU-172BB”以及“NU-122CB”的输出功率均提高了约3％。设置在四面坡屋顶角落的五角形模块（拐角模块）“NU-081LB”及“NU-081RB”则提高了约31％。
举例来说，在横宽约为8.2米、进深约为6.4米、坡度为45%的四面坡屋顶上组合设置这些模块，可产生4.17千瓦的输出功率。在同样条件下，如果是以往产品，则输出功率为3.76千瓦。因此，设置容量有望提高约11％。夏普称，通过组合使用减少电力损失的功率调节器（JH-45CD3P、JH-40CD3P），“即可提高发电量”。
单晶太阳能电池模块
（《日经住宅建设》记者：安井功） 夏普公司将于10月10日上市提高了设置容量的单晶太阳能电池模块“NU-172BB”、“NU-122CB”、“NU-081LB”及“NU-081RB”。新产品调整了太阳能电池模块的设计，夏普估算，设置容量比以往提高了约11％。新产品的另一个特点是，如果采用新开发的安装施工法，可将设置时间减少约20％。夏普称，由于很多家庭的住宅是四面坡屋顶，可能会因设置容量不足及设置费时费力等问题而放弃采用太阳能电池，因而将针对这样的家庭积极进行提案。
改为用横棱支撑的方式
用于设置新型太阳能电池模块的新安装施工法，对模块固定方法进行了调整。以往是在屋顶上设置横棱，用多个金属配件固定住横棱和模块。而新方法不再使用这种金属配件，改成了用横棱本身支撑模块的方式，由此得以减少了部件数量及作业量等。
夏普称，在普通四面坡屋顶上设置4千瓦的模块，以往从搬运、施工到确认作业结果，约需花费10小时，而采用新施工法时，估算可在8小时以内完成设置，缩短约20％。太阳能系统业务部部长稻田周次就新产品的优点强调说，平均每栋的施工时间缩短后，“即便是复杂形状的屋顶，也能用1天时间完工，也可降低施工的人工成本”。
现阶段，这种安装施工法是以新产品模块为对象。通过变更固定在屋顶上的金属配件，将不仅可用于石棉瓦屋顶，还可用于瓦屋顶及金属屋顶。
在四面坡屋顶上设置太阳能电池模块时，如果仅采用长方形的模块，就会产生出现闲置空间、外观也差的问题。而另一方面，以往的拐角模块虽然能充分利用空间，但输出功率较小，因此在有些情况下，达不到住户期望的设置容量。夏普分析，正是由于存在这些问题，消费者往往不愿在四面坡屋顶的住宅上设置太阳能电池模块。
为了克服难题，夏普在新太阳能电池模块上调整了每枚模块的电池单元数量。长方形的“NU-172BB”以及“NU-122CB”的输出功率均提高了约3％。设置在四面坡屋顶角落的五角形模块（拐角模块）“NU-081LB”及“NU-081RB”则提高了约31％。
举例来说，在横宽约为8.2米、进深约为6.4米、坡度为45%的四面坡屋顶上组合设置这些模块，可产生4.17千瓦的输出功率。在同样条件下，如果是以往产品，则输出功率为3.76千瓦。因此，设置容量有望提高约11％。夏普称，通过组合使用减少电力损失的功率调节器（JH-45CD3P、JH-40CD3P），“即可提高发电量”。
 |

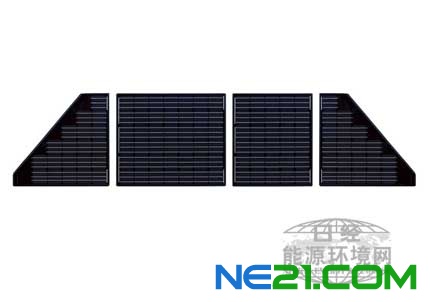

| 支持四坡屋顶的单晶太阳能电池模块。左起分别为NU-081LB、NU-172BB、NU-122CB、NU-081RB。（摄影：夏普） |
单晶太阳能电池模块
| 型号 | 公称最大输出功率 | 建议零售价 |
| NU-172BB | 172W | 8.568万日元 |
| NU-122CB | 122W | 6.69万日元 |
| NU-081LB | 81W | 4.788万日元 |
| NU-081RB | 81W | 4.788万日元 |
（《日经住宅建设》记者：安井功） 夏普公司将于10月10日上市提高了设置容量的单晶太阳能电池模块“NU-172BB”、“NU-122CB”、“NU-081LB”及“NU-081RB”。新产品调整了太阳能电池模块的设计，夏普估算，设置容量比以往提高了约11％。新产品的另一个特点是，如果采用新开发的安装施工法，可将设置时间减少约20％。夏普称，由于很多家庭的住宅是四面坡屋顶，可能会因设置容量不足及设置费时费力等问题而放弃采用太阳能电池，因而将针对这样的家庭积极进行提案。
 |

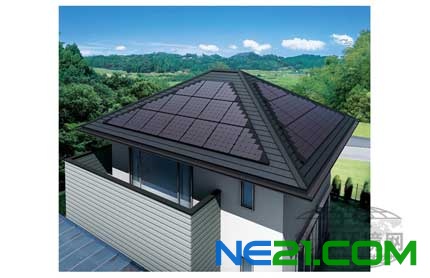

| 支持四面坡屋顶的单晶太阳能电池模块设置示意图（资料：夏普） |
改为用横棱支撑的方式
用于设置新型太阳能电池模块的新安装施工法，对模块固定方法进行了调整。以往是在屋顶上设置横棱，用多个金属配件固定住横棱和模块。而新方法不再使用这种金属配件，改成了用横棱本身支撑模块的方式，由此得以减少了部件数量及作业量等。
夏普称，在普通四面坡屋顶上设置4千瓦的模块，以往从搬运、施工到确认作业结果，约需花费10小时，而采用新施工法时，估算可在8小时以内完成设置，缩短约20％。太阳能系统业务部部长稻田周次就新产品的优点强调说，平均每栋的施工时间缩短后，“即便是复杂形状的屋顶，也能用1天时间完工，也可降低施工的人工成本”。
现阶段，这种安装施工法是以新产品模块为对象。通过变更固定在屋顶上的金属配件，将不仅可用于石棉瓦屋顶，还可用于瓦屋顶及金属屋顶。
 |

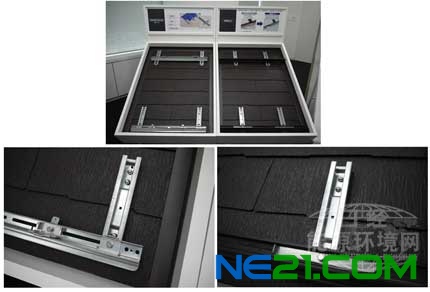

| 以往安装施工法（左）与新安装施工法（右）的对比（照片上方）。将用于安装模块的金属配件部分放大后可以看出，以往的施工法需要有固定安装在屋顶上的金属配件、横棱、固定模块的金属配件等多种部件（照片左下方）。而新施工法尽管安装在屋顶上的金属配件相同，但横棱及其固定金属配件的形状简单，部件数较少。由于螺钉的数量也较少，因此具有设置工时减少的优点。（摄影：《日经住宅建设》） |
