全无机锡铅卤化物钙钛矿因其接近理想的带隙和优异的光电特性，成为下一代光伏器件中极具潜力的吸收层材料。然而，其实际应用受限于锡离子氧化、卤化物迁移和相变等本征不稳定性。
本研究提出了一种采用碘化二甲铵的添加剂工程策略，以应对上述挑战。该添加剂可同时钝化深层缺陷、抑制锡离子氧化、减少碘离子迁移并提升耐湿性，从而显著增强环境稳定性。经处理的钙钛矿薄膜在空气中保持稳定的钙钛矿相，并展现出更优的光电性能。

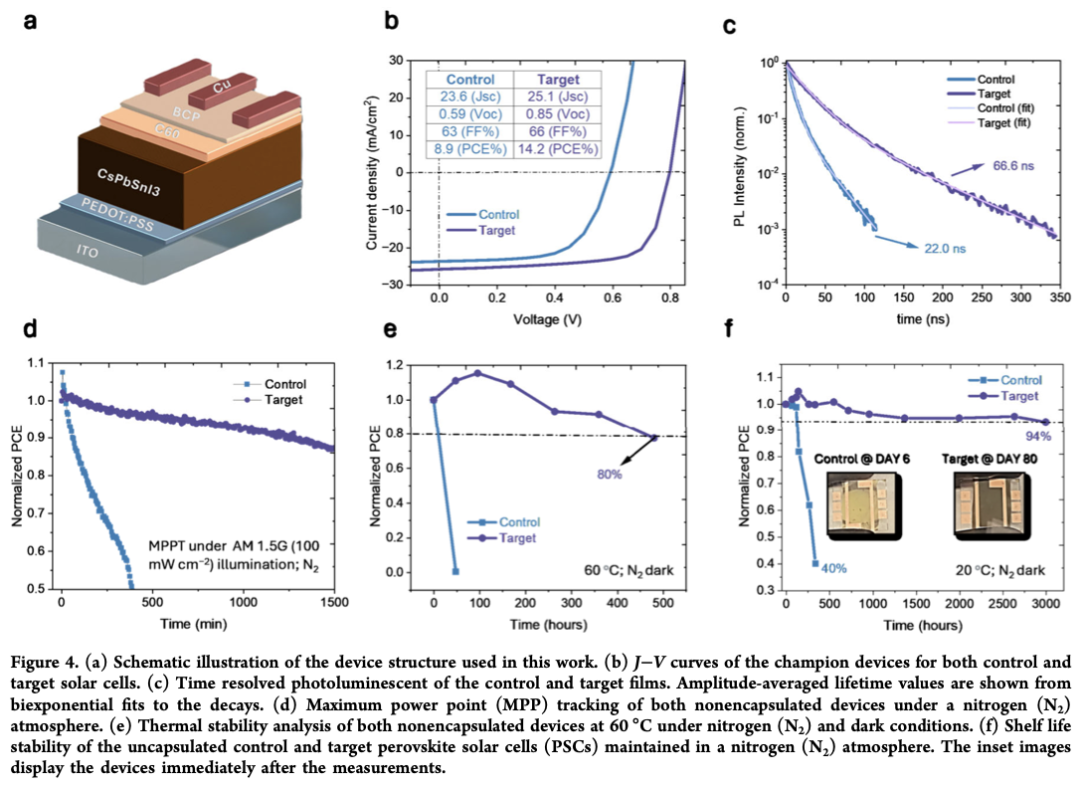

基于该薄膜制备的器件实现了14.2%的功率转换效率，未处理对照组为8.9%，并在惰性气氛下储存3000小时后仍保持94%以上的初始性能。
文章亮点：
- 效率与稳定性同步突破：通过引入微量添加剂，器件效率从8.9%提升至14.2%，并在3000小时存储后仍保持94%以上性能
- 多重降解机制同步抑制：有效抑制锡离子氧化、碘离子迁移及相变，从根源上延缓材料老化
- 理论模拟揭示机理：证实添加剂提高相变与离子迁移能垒，降低缺陷形成能，为材料设计提供新思路
Enhanced Stability of All-Inorganic Tin–Lead Perovskite Solar Cells via Additive Engineering
Asayil Alsulami, Ahmed Ali Said, Ilhan Yavuz, Luis Lanzetta, Christopher E. Petoukhoff, Sofiia Kosar, Shynggys Zhumagali, Luis Huerta Hernandez, Han Xu, Yongcao Zhang, Anirudh Sharma, Stefaan De Wolf, and Derya Baran
ACS Energy Letters 0, 10
DOI: 10.1021/acsenergylett.5c02922
https://pubs.acs.org/doi/full/10.1021/acsenergylett.5c02922
