随着全球光伏产业向“高效化” 转型,N型技术已成为主流方向,其中 TOPCon(隧穿氧化层钝化接触)、BC(背接触)、HJT(异质结)凭借超 24%的转换效率,逐渐替代传统P型组件。
然而,高效背后的功率衰减特性却缺乏系统性实测对比 —— 不同技术路线在长期户外运行中,衰减速率是否仍能匹配“25年质保” 承诺?本文通过对9款TOPCon组件、4款BC组件,4款HJT组件进行长期户外实测,揭露真实功率衰减、拆解衰减规律与核心诱因,为电站投资方提供技术选型的关键数据支撑,也为整治内卷,维护市场秩序提供实验证明。
背景:高效组件的“衰减焦虑” 亟待破解
根据中国光伏行业协会(CPIA)数据,2024年全球N型组件出货占比已超 60%。高效组件虽能提升初始发电量,但衰减率直接决定全生命周期收益:以 1GW 电站为例,若年均衰减率从0.7%升至1.0%,25年累计发电量将减少6.25亿度,损失收益超2.5亿元。
当前行业标准对N型组件衰减要求为 “首年≤2.0%,后续年均≤0.6%”。
然而,很多组件企业自信的宣传组件功率衰减“首年≤1.0%,后续年均≤0.4%”。但实际应用中,BC 组件的背接触结构、HJT 的低温银浆工艺、TOPCon 的钝化层,均可能成为衰减风险点。此前实验室测试多基于“标准环境”,无法模拟户外高温、高湿、强紫外等复杂工况,导致实测数据与实际运行偏差较大。本次测评聚焦户外真实场景,填补高效组件衰减性能的精准实测空白。
测试目的与方案
一)核心目的
- 对比 TOPCon、BC、HJT 三种高效组件的衰减速率,验证是否满足行业或者企业衰减承诺。
- 识别不同技术路线的关键衰减诱因(如结构设计、材料特性、环境适配性)。
- 为不同应用场景(如屋顶、地面、高海拔)提供组件选型建议。
二)测试方案
1.样品选择:具体参数如下:
- 【TOPCon 组件】:铭牌功率包括:400W、425W、500W、570W、575W、580W、605W、695W
- 【BC 组件】:铭牌功率包括:455W和600W。
- 【HJT 组件】:铭牌功率包括:570W、700W、715W。
所有组件于 2023年 11 月陆续安装在西安户外测试场。(西安市年平均气温约15℃,年极端最高气温35℃至41.8℃,极端最低气温-16℃至-20℃。年降水量约500-750毫米,主要集中在夏秋两季,全年日照时间约1500小时,无霜期208-230天)
2.测试准备:每一款组件均有两块组件,一块组件室内保存作为控制组件,另一块组件放在户外实际发电使用,每一块组件接一块高精度直流电表,直接采集组件输出的电压电流,然后连接MPPT,每5秒采集一次数据,确保组件工作正常。
3.数据处理:每一款组件的两块组件,在实验室进行初始功率检测,一段时间后,组件再次拿到实验室,经过稳定性评估后进行复测功率,计算前后的功率衰减值。
测试数据展示
1. 第一批次组件首年衰减(3款TOPCon,两款BC,两款HJT组件)

从上面的数据来看,室内的控制组件前后功率差异不大,户外实证组件有明显的功率衰减现象,3款TOPCon组件的衰减分别为0.52%,1.03和1.48%;2款BC组件的衰减率为2.27%和2.38%;2款HJT组件的衰减率为4.02%和4.3%。
2.第二批次组件功率衰减测试

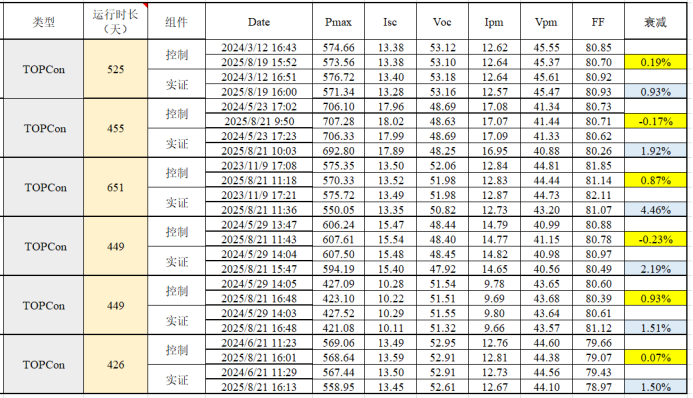

为了进一步探寻组件功率衰减的规律,我们增加了样品的数量进行测试,TOPCon组件又测试了6款,让我们来看看功率衰减的数据:

从上面的数据来看,室内的控制组件前后功率差异不大,户外6款TOPCon实证组件在运行一段时间后,组件的衰减从小到大分别为:0.93%,1.5%,1.51%,1.92%,2.19%和4.46%。
有一款组件在651天的衰减达到了4.46%超出了标准,还有一款TOPCon组件在525天的衰减率仅为0.93%,表现十分优秀。因此,即使是同一种技术,各家组件的表现也是不一样的,首年<1%的衰减承诺,可不是每家都可以做到的,随意跟风宣传有有风险的。

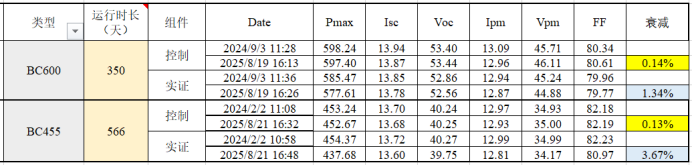

同时,我们又测试了另外两款BC组件功率衰减值

从上面的两块BC组件测试值来看,室内的控制组件前后功率稳定,户外实证组件中,600W的BC组件,在运行350天后的功率衰减为1.34%符合标准,然而,另一个455W的组件,运行566天后,功率衰减达到了3.67%,这显然超出了标准。

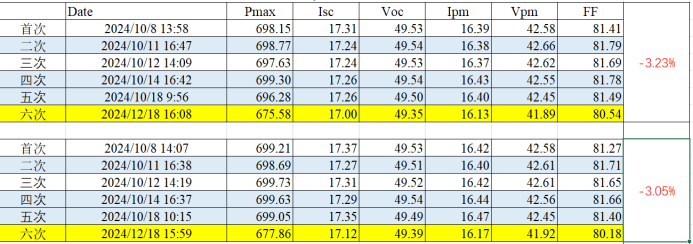

针对第一批次HJT组件功率衰减大的问题,我们又选取了两块组件,缩短了测试间隔,进行了户外实证功率衰减测试,如下表:

从数据可以看出,HJT组件在开始的时间十几天内,功率是基本稳定的,但是经过了两个月后,功率有了明显的衰减,衰减率超过了3%,显然超过了标准。
衰减原因分析
光伏组件功率衰减是指其输出功率随使用时间或外部环境影响而逐渐下降的现象,主要分为初始衰减(投运初期短期快速下降)和长期衰减(投运后逐年缓慢下降)两类。
材料特性与生产工艺缺陷是内在核心原因,光伏组件的核心部件(如电池片、封装材料、电极等)因材料本身的物理化学特性,或生产过程中的工艺偏差,会直接导致功率衰减,且多表现为初始衰减或早期性能劣化,组件投运后,长期暴露在户外,受温度、光照、湿度、污染物等环境因素影响,会加速材料老化和性能劣化,是导致长期衰减的主要原因。
总结
通过不同厂家,不同型号的各种技术路线的组件功率衰减测评,我们发现即使在“内卷”的时代,质量并不是同质化的,有低于1%的衰减率的组件,也有高于4%衰减率的组件,这给光伏发电和投资带来了极大的不确定性,也搅乱了市场秩序,导致劣币驱良币,严重影响了行业的健康发展,因此,我们呼吁各组件厂家做好长期的可靠性测试,用真实的数据,诚信的态度,回馈消费者,回馈社会。
索比光伏网 https://news.solarbe.com/202510/04/50009677.html
