柔性钙钛矿太阳能电池提供了轻质、低成本的能源选择，但效率低于刚性版本，这主要是由于难以在柔性基板上形成均匀的薄膜，尤其是在大型组件中。
南京大学、维多利亚大学和仁烁光能的研究人员开发了一种可扩展的制造策略，该策略基于在连续气体淬火下用原位添加剂涂层退缩湿钙钛矿薄膜。该方法可在结晶过程中实现动态添加剂调制，从而解锁界面和块状薄膜控制，这在涂层后处理或油墨改性策略中无法实现。
在他们最近的工作中，科学家们使用这种方法创造了 30 × 40 cm2在空气环境条件下制造的聚对苯二甲酸乙二醇酯(PET)衬底上的宽禁带钙钛矿薄膜，具有优异的结晶度、低缺陷密度和无空洞的埋地界面。

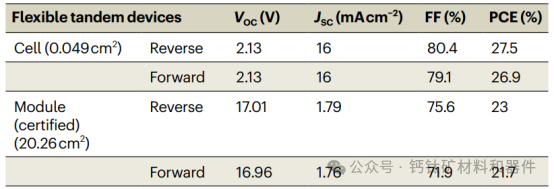

结果，他们实现了柔性全钙钛矿叠层太阳能电池(面积0.49 cm2)的 PCE 为 27.5%和大型柔性模块(面积20.26 cm2)的认证效率 23%，几何填充系数为 95.8%。

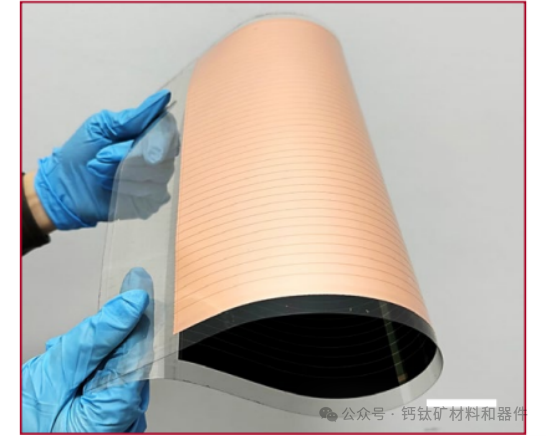

他们还通过对孔径面积为 ~804 cm2 的柔性宽带隙钙钛矿组件进行狭缝涂覆，展示了在大气环境条件下工业可扩展性。在半径为 10 mm(1% 应变)下进行 10,000 次弯曲循环后，这些模块保留了97.2% 的初始 PCE，并承受了热循环(-40 °C ↔85 °C)和连续的标准光照(AM1.5)。
这项工作有助于缩小柔性和刚性钙钛矿串联之间的效率差距，并为可扩展、高性能的柔性光伏技术探索一条实用的路线。
(消息来源：perovskite-info.com, Nature Photonics)
