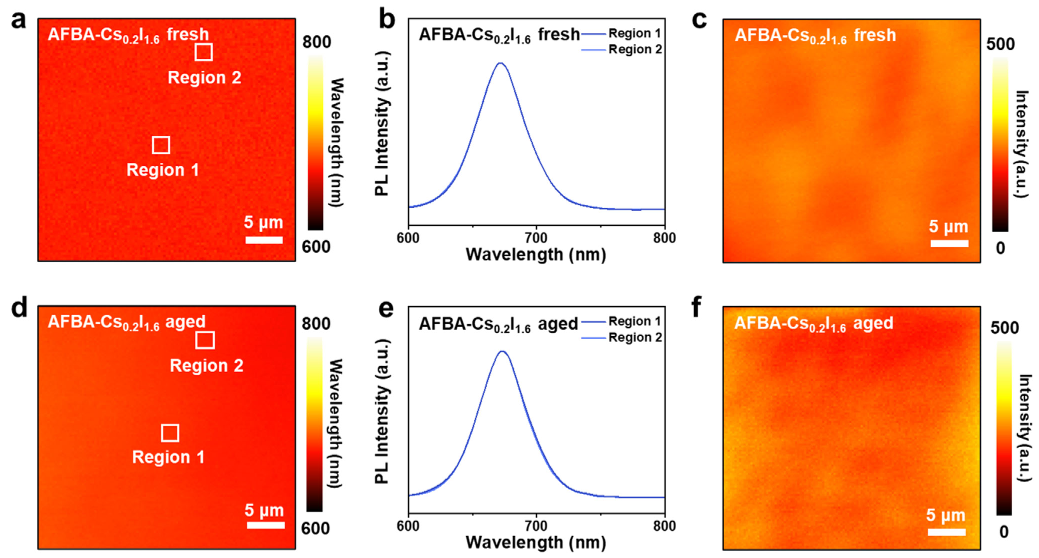

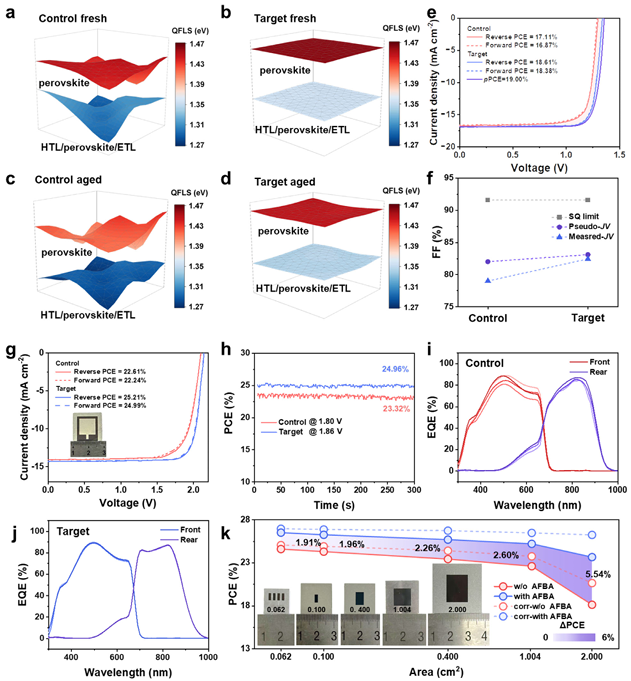

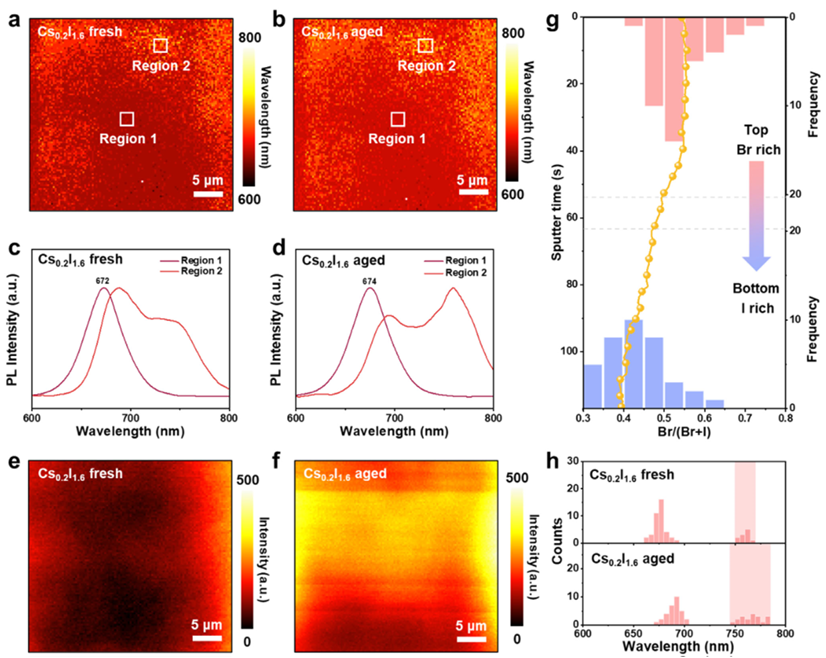

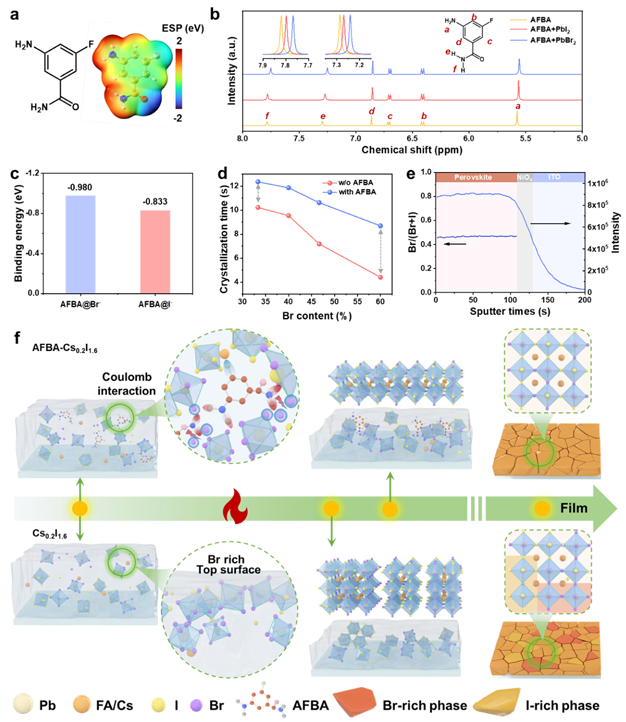

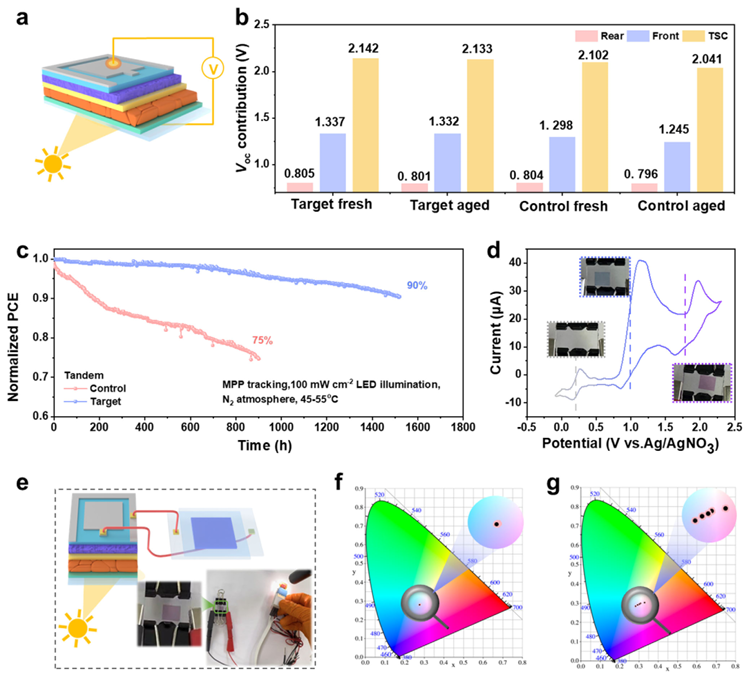

用于高性能钙钛矿/有机叠层太阳能电池(TSC)的混合卤化物宽带隙(WBG)钙钛矿在光照下容易发生相分离。特别是，宽带隙钙钛矿中初始的不均匀卤化物相分布会在操作压力下加速相分离，从而阻碍需要高相均匀性的叠层太阳能电池的扩展。鉴于此，2025年8月4日苏州大学陈炜杰&李耀文于AM刊发宽带隙钙钛矿中的选择性延迟结晶实现初始均质相用于厘米级钙钛矿/有机叠层太阳能电池的研究成果，提出了一种选择性延迟结晶策略，其中使用功能剂(3-氨基-5-氟苯甲酰胺(AFBA))来调节初始卤化物相分布。AFBA的-NH2具有较低的电子云密度，与溴化物的结合亲和力高于碘化物的结合亲和力，从而选择性地延迟溴化物的快速结晶；这种现象导致整个薄膜中卤化物分布均匀。初始均质薄膜在操作压力下具有相稳定性。最终，平方厘米宽栅钙钛矿前电池实现了18.61%的高效率。当与有机子电池堆叠时，平方厘米钙钛矿/有机叠层太阳能电池表现出25.21%的显著效率，在0.062至2.000 cm²范围内表现出效率对尺寸的弱依赖性，并且T90高达1500小时，具有较长的运行寿命。钙钛矿/有机叠层太阳能电池还可与电致变色器件串联，通过颜色变化动态监测叠层太阳能电池的性能，为其未来应用提供参考。
原文：
https://advanced.onlinelibrary.wiley.com/doi/10.1002/adma.202510437
索比光伏网 https://news.solarbe.com/202508/6/50005571.html
