随着全球光伏电池技术革新的浪潮奔涌向前，n-TOPCon(隧穿氧化层钝化接触)太阳能电池因其高效率、无光致衰减等优势占据市场的主流份额。然而，在高温高湿的沿海或热带地区，光伏组件的寿命往往大打折扣。金属电极腐蚀导致的性能衰减，一直是行业痛点。特别是高效率的n-TOPCon太阳能电池，其背面金属化区域的湿热稳定性问题，严重影响其组件在高湿热地区的度电表现和稳定性。近期，南昌大学与天合光能联合团队在《Solar RRL》发表重要研究成果，揭示了金属浆料丝网烧结的温度对n-TOPCon电池耐湿热稳定性的关键影响。我们来学习一下这篇文章。背景问题n-TOPCon电池凭借隧穿氧化层钝化获得超高开路电压和n型硅片将近于无光衰的特性以及现有产线的廉价改造一跃成为光伏新宠占据市场主流，但其金属化工艺面临严峻挑战：
当环境湿度侵入单玻组件时，银浆中的玻璃相(PbO)会与水反应生成氢氧化铅，导致电极剥离：

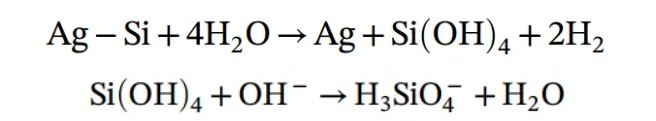

银硅合金(Ag-Si)在水分作用下发生分解，导致接触电阻飙升：
含铝浆料中的铝成分更易发生电化学腐蚀，加剧填充因子(FF)衰减
核心发现
1. 丝网烧结的黄金温度：效率与稳定性

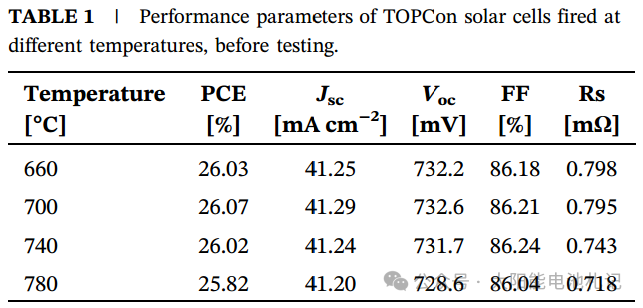

研究团队通过对比660℃、700℃、740℃和780℃四种烧制温度发现：700℃烧制的电池初始效率最高(26.07%)，且Voc(开路电压)和FF(填充因子)表现最优。当温度超过700℃时，金属诱导复合(J₀,metal)急剧上升，导致效率降低：

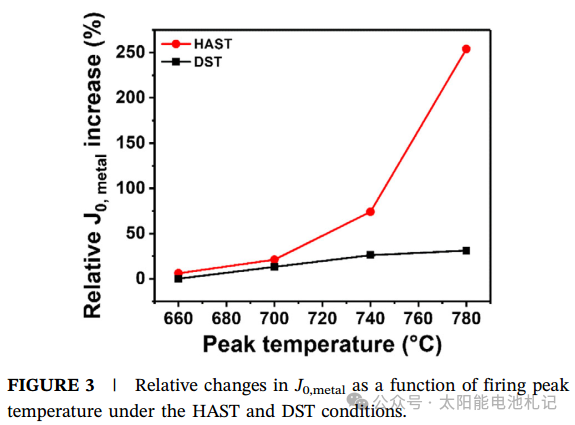

780℃时J₀,metal在湿热条件下暴增254%
高温导致氮化硅(SiNₓ)层氢溢出，表面钝化失效
银原子穿透扩散层形成肖特基旁路结，Voc显著降低

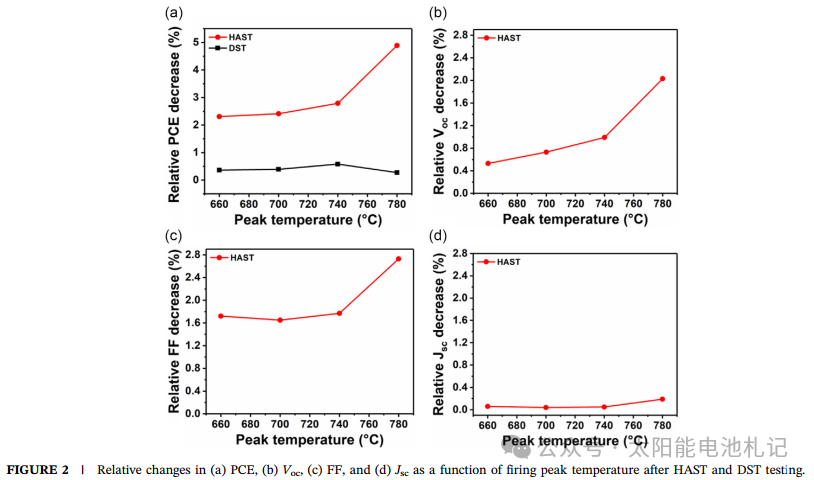

通过加速老化测试[highly accelerated temperature and humidity stress testing(HAST) and dry thermal stress testing(DST)，团队发现，水分渗透是降解主因：HAST(85℃/85%RH)测试后，电池效率下降高达5.89%，而单纯高温(DST)仅下降0.58%。

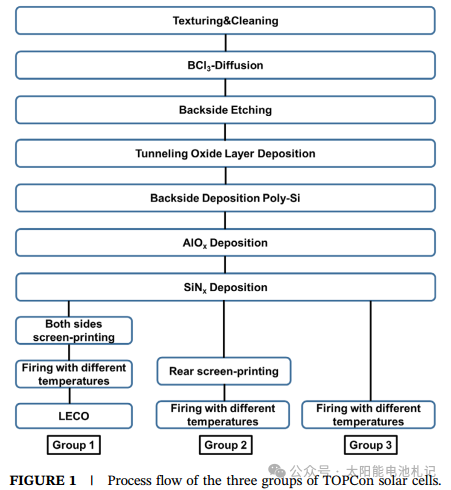

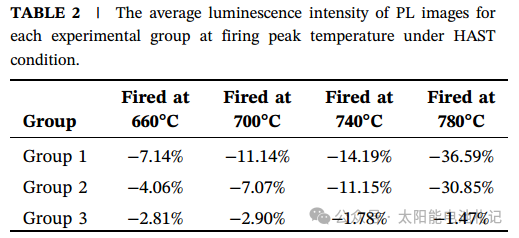

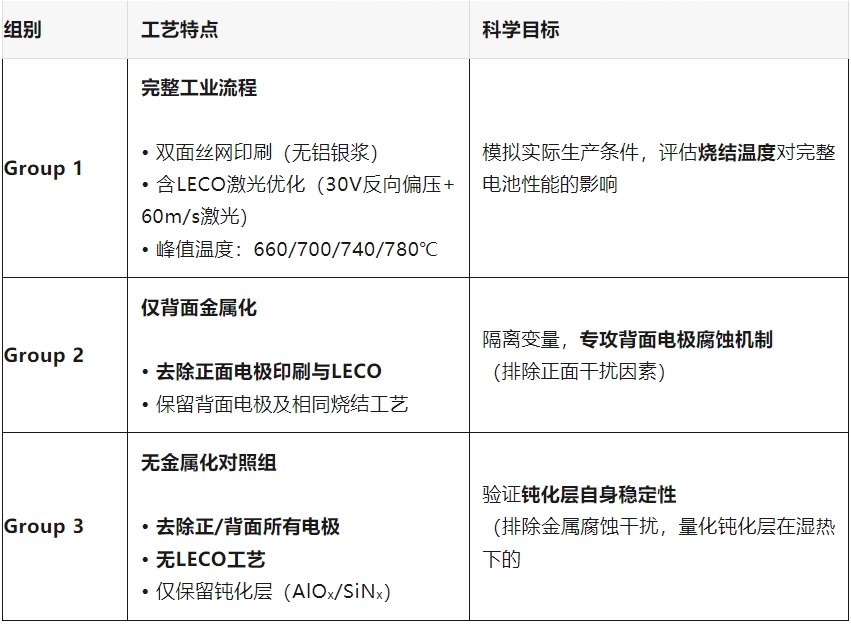

2. 前后电极的差异化腐蚀研究团队设定了3组样品对比湿热腐蚀衰减，通过电致发光(EL)成像和微型组件测试发现：
Group 3衰减极小 → 证明钝化层本身耐湿热
Group 1/2在高温下衰减剧增 → 金属电极是腐蚀主因
Group 2(仅背面金属)衰减低于Group 1 → 正面LECO工艺提升了电极抗腐蚀性
结论：
Group 3 → 排除金属干扰，证实TOPCon钝化层在湿热下稳定(衰减<3%)
Group 2 → 锁定背面金属化为薄弱环节，为浆料研发指明方向
Group 1 → 提供工艺优化窗口：700℃时J₀,metal增幅最低(仅6%→11%)，综合性能最佳
▶ 正面电极稳如磐石
即使96小时HAST测试，正面细栅仅主栅轻微变暗LECO局部再烧结形成稳定欧姆接触

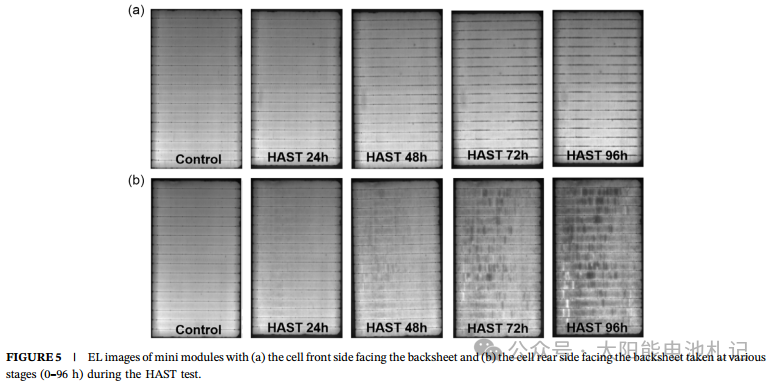

▶ 背面电极快速溃败

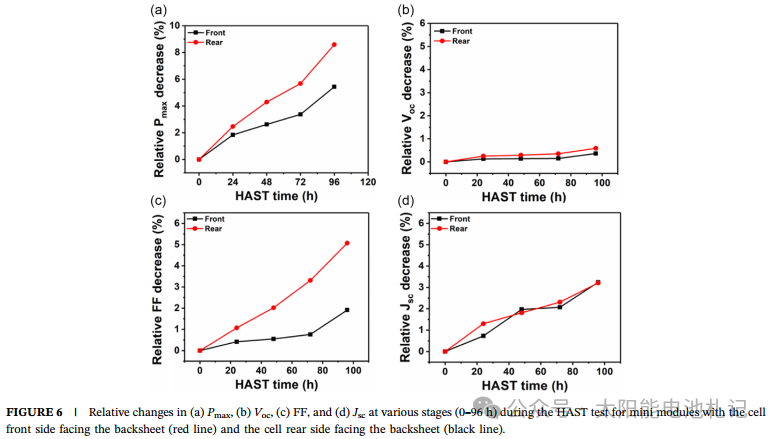

24小时内背面细栅出现明显黑斑腐蚀导致接触电阻(Rs)上升4.65%，FF暴跌当电池背面朝向背板时，Pmax衰减达5.53%(正面仅1.77%)
3.微观视角下的腐蚀证据

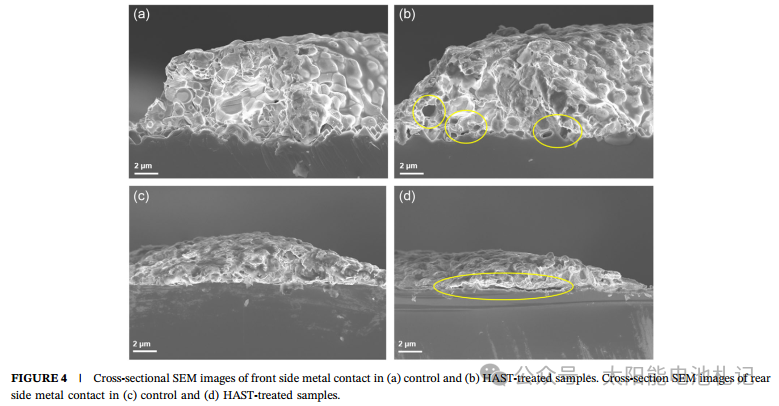

扫描电镜(SEM)揭示腐蚀本质：
湿热腐蚀区出现大量孔洞和裂纹
Ag-Si合金层厚度减少约40%
界面处生成非导电硅氧化物(Si(OH)₄)
意义与展望
工艺优化方向：700℃烧制温度可兼顾效率与可靠性，为产业化提供关键参数。
后侧电极改进：未来需开发针对后侧电极的耐腐蚀浆料或钝化技术。
LECO技术潜力：结合优化烧制温度，LECO有望进一步提升TOPCon电池的长期可靠性。
结语
随着光伏应用向沿海、岛屿等湿热地区扩展，组件长期可靠性成为核心竞争力。这项研究不仅揭示了烧制温度对TOPCon电池湿热稳定性的调控机制，还为下一代高效耐候太阳能电池的开发指明了方向。随着技术的持续优化，n-TOPCon电池有望在复杂气候条件下实现更长的使用寿命，推动光伏产业的绿色升级。研究团队透露：基于该成果的TOPCon组件已在海南湿热试验场投试，2年衰减率控制在1.8%以内。
文献分享：
Effect of Firing Temperature on Damp Heat Stability of n-TOPCon Solar Cells’ Rear Side.Zhiwei Li,Jiali Tang,Jian Huang,Le Wang,Yifeng Chen,Xilian Sun,Jifan Gao,Lang Zhou
