基于NiOx空穴传输层(HTL)的倒置p-i-n钙钛矿太阳能电池有望用于大规模太阳板生产;然而，与界面相关的能量损失和不稳定性限制了它们的性能。

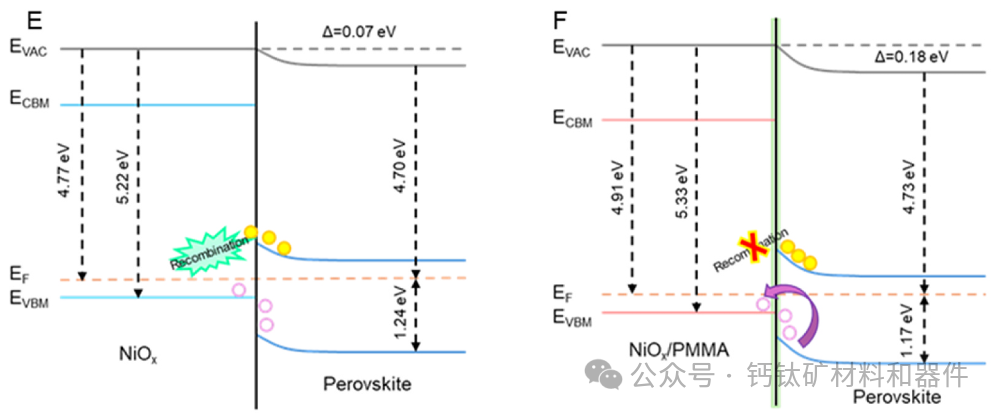

中国清华大学和中核光电技术(上海)的研究人员在NiOx HTL和钙钛矿吸收层之间的埋地界面引入了一种超薄绝缘聚甲基丙烯酸甲酯(PMMA)界面层。这种界面改性有效地抑制了电荷复合，优化了能量排列，并改善了界面接触。聚合物PMMA夹层通过最大限度地减少氧化还原反应并优化钙钛矿和氧化镍(NiOx)层之间的界面能级排列，极大地改善了NiOx/钙钛矿的界面性能。X射线光电子能谱(XPS)表明，PMMA层不会与NiOx表面发生化学反应，但横截面SEM图像显示，通过插入PMMA层，埋藏界面处的空隙和针孔减少。紫外光电子光谱显示更好的能级排列，促进了空穴转移并抑制了界面非辐射复合。通过插入超薄PMMA，该团队成功制造了具有22.2%的冠军功率转换效率(PCE)、1.11 V的开路电压(VOC)和出色的运行稳定性的微型钙钛矿组件。

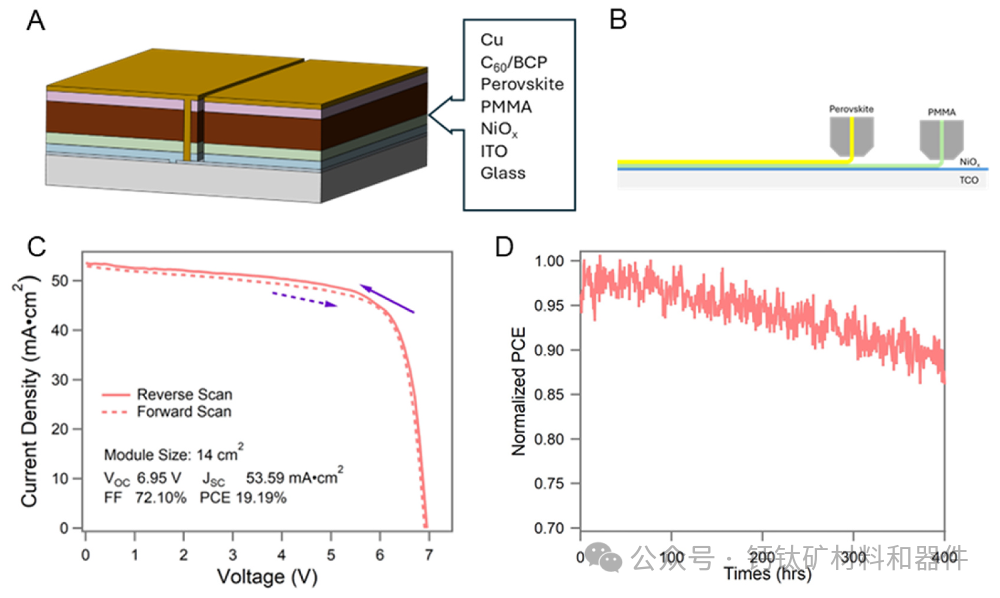

此外，科学家们成功地使用狭缝涂布将 PMMA 层应用到 14 平方厘米钙钛矿组件，PCE为19.19%，Voc为6.95 V。这些发现凸显了通过超薄PMMA层进行界面工程在提高氧化镍基PSC的性能和稳定性方面的有效性，为其在量产大面积钙钛矿太阳能电池板中的应用铺平了道路。
(消息来源：perovskite-info.com, Solar Energy Materials and Solar Cells)
