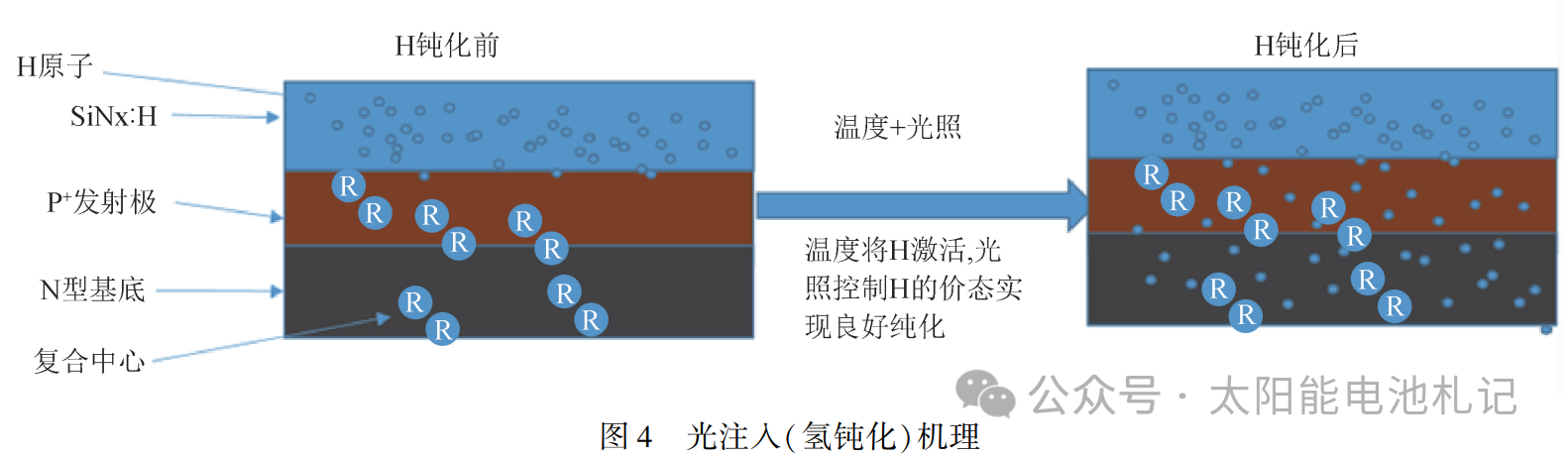

已报道钙钛矿太阳能电池的文献中，缺陷钝化的材料和元素很少提及氢(H)，也基本没有悬挂键的概念，而对于晶硅电池的缺陷钝化基本上指的就是氢钝化，PECVD/ALD等沉积过程引入的氢元素在硅太阳能电池中担任主要的钝化角色，不止可以钝化界面的悬挂键还可以通过光注入激发，扩散钝化基体内部缺陷，有效降低非辐射复合，明显提高电池开路电压(Voc)。氢钝化的概念贯穿所有类型的晶硅电池，所以必不可少，但是实际上过量的H引入也会导致电池衰减。本文分享弗赖堡大学团队的一篇综述结果，该团队聚焦于晶硅电池中H的研究，研究内容非常细致包括H扩散模型建立、计算测试等一系列工作，感兴趣的朋友可以了解一下!
氢的来源
H在硅太阳能电池中主要来自原子层沉积(ALD)、等离子体增强化学气相沉积(PECVD)或低压化学气相沉积(LPCVD)等镀膜技术在沉积薄膜的过程中引入的源气体，其不同的沉积参数会显著影响氢的浓度和扩散行为。研究表明，氢的浓度与SiNₓ:H层的折射率密切相关，而折射率又受层密度的影响。较低的层密度有利于氢的扩散，但过高的密度会阻碍氢分子进入硅体。
氢的双重作用
氢在硅太阳能电池中扮演着“双刃剑”的角色：
积极作用：氢能够钝化硅体缺陷和表面缺陷，减少载流子复合，从而提高电池效率。例如，氢可以与硼-氧复合体结合，显著提升电池的初始性能。
负面影响：氢过量时，会引发两种降解现象：
光致和高温诱导降解(LeTID)：在光照和高温条件下，氢与硅中的其他复合体反应，形成缺陷中心，导致电池性能下降。
表面相关降解(SRD)：氢向表面扩散后，可能破坏钝化层的化学结构或电荷分布，降低表面钝化效果。
氢与降解现象的关系
1. 光致和高温诱导降解(LeTID)

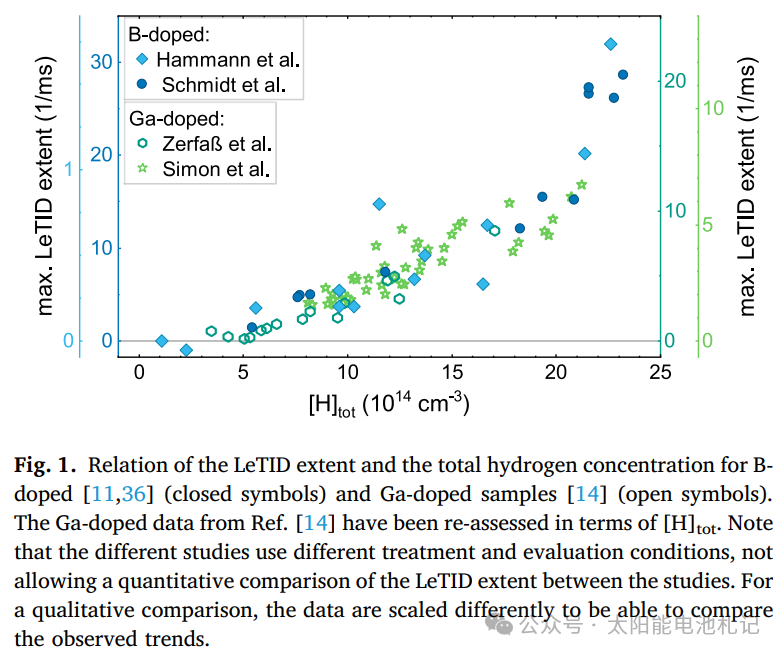

LeTID是一种在光照和高温条件下发生的性能退化现象，最早在2012年被报道。研究发现，LeTID的严重程度与硅体中的总氢浓度([H]ₜₒₜ)密切相关。当[H]ₜₒₜ超过5×10¹⁴ cm⁻³时，LeTID现象显著加剧;而当[H]ₜₒₜ低于这一阈值时，LeTID几乎可以忽略不计。这表明，控制氢浓度是抑制LeTID的关键。

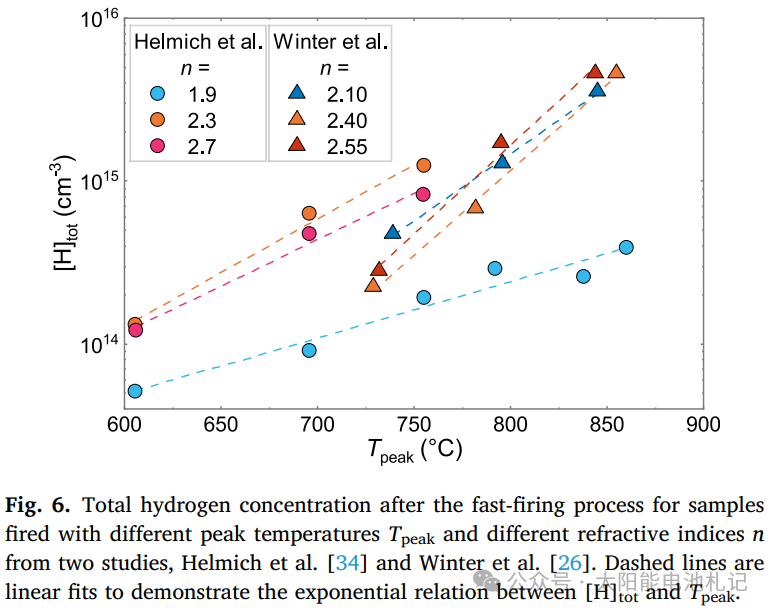

实验数据还显示，LeTID的退化程度与快烧(fast-firing)工艺的峰值温度(Tₚₑₐₖ)呈指数关系。峰值温度越高，氢的扩散越显著，LeTID现象也越严重。因此，优化快烧工艺参数(如降低峰值温度或调整冷却速率)可以有效减少氢的过量引入。
2. 表面相关降解(SRD)

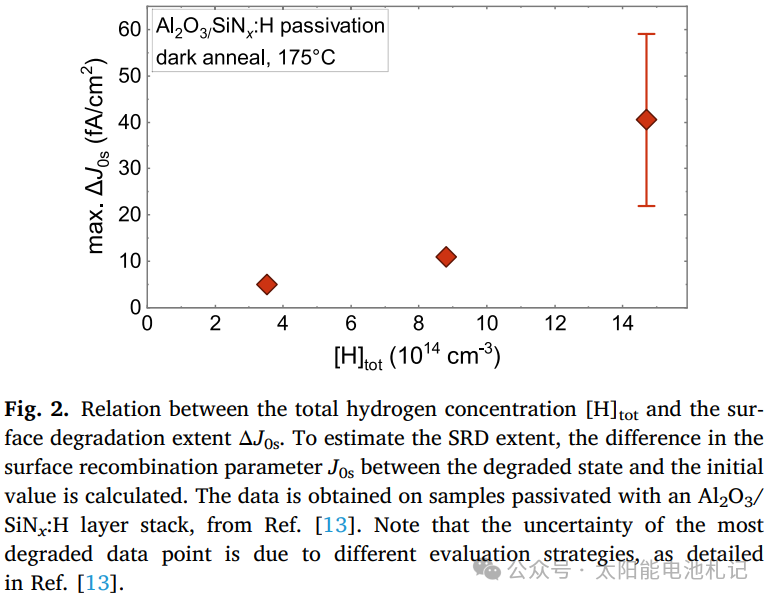

SRD主要表现为表面钝化层的性能退化，通常发生在LeTID恢复之后。研究发现，SRD的退化程度也与氢浓度呈正相关。氢在退火或光照条件下会向表面扩散，导致表面钝化层的性能下降。例如，在铝氧化物/氮化硅(Al₂O₃/SiNₓ:H)钝化层中，氢的过量存在会引发界面缺陷，从而降低钝化效果。
与LeTID类似，SRD的退化程度可以通过控制氢浓度来抑制。实验数据表明，当[H]ₜₒₜ低于一定阈值时，SRD现象几乎消失。因此，优化氢的引入和扩散过程是减少SRD的有效途径。
氢的管理策略
为了平衡氢的积极作用与负面影响，研究人员提出了多种氢管理策略：
1. 优化SiNₓ:H层的沉积参数

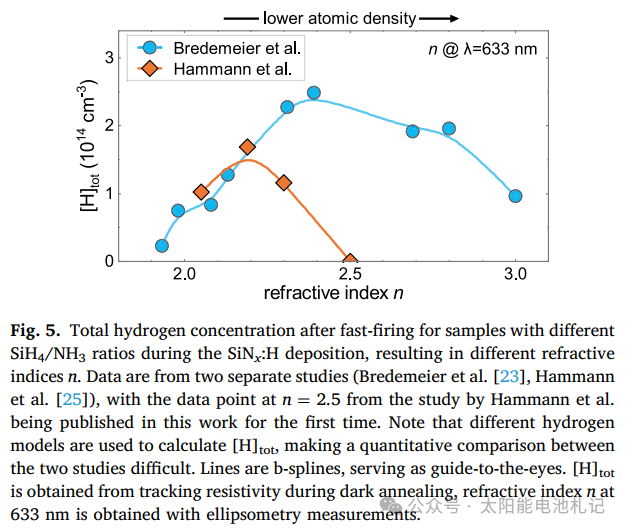

通过调整PECVD工艺中的硅烷与氨气比例，可以控制SiNₓ:H层的氢含量。实验表明，较低的折射率(n≈2.0-2.2)能够最大化氢的引入，而较高的折射率(n>2.4)则会减少氢的扩散。因此，选择合适的沉积参数是实现氢浓度精准控制的关键。
2. 调整快烧工艺
快烧工艺是氢扩散的主要阶段。峰值温度和冷却速率对氢的分布具有重要影响：
峰值温度：较高的峰值温度会显著增加氢的扩散，但也可能加剧LeTID。因此，适当降低峰值温度有助于减少氢的过量扩散。

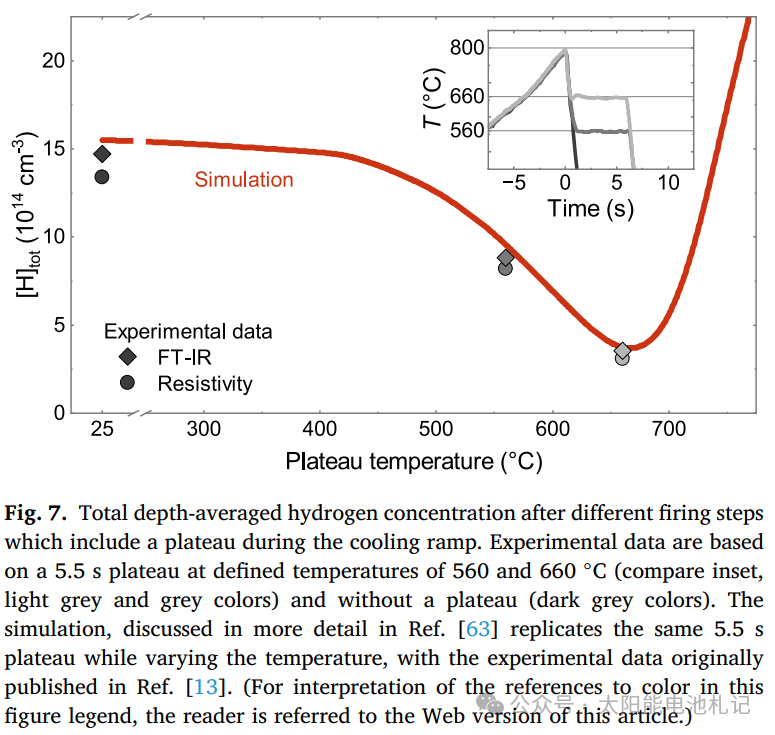

冷却速率：在冷却阶段，氢会从硅体中向外扩散。实验表明，在600-700°C范围内减缓冷却速率，可以有效减少氢的残留浓度。
3. 使用扩散阻挡层

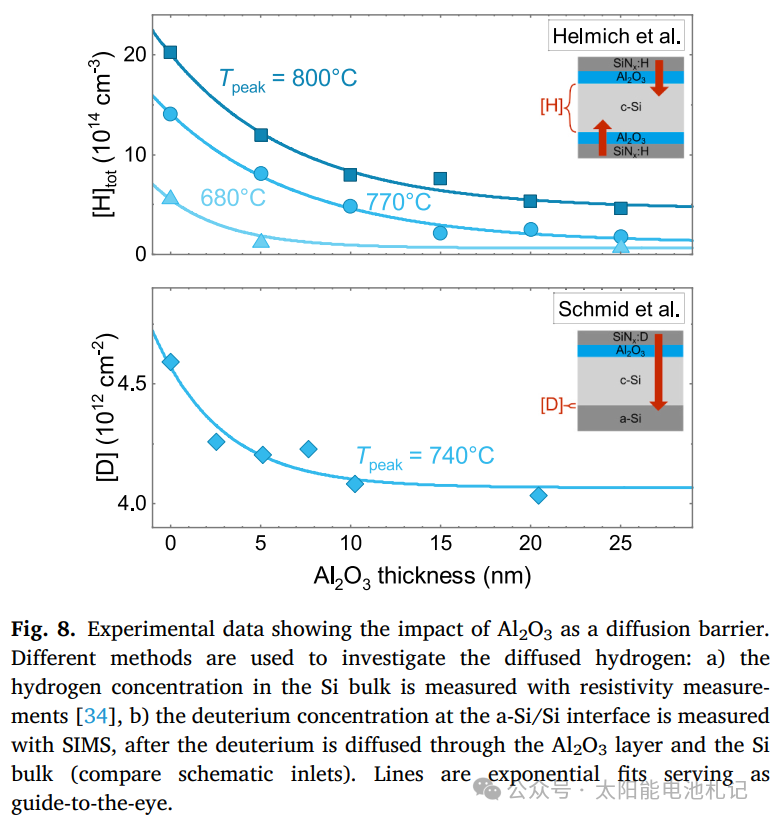

某些中间层(如Al₂O₃)可以作为氢的扩散阻挡层。研究表明，Al₂O₃层的厚度增加会显著减少氢的扩散。因此，在钝化层设计中引入Al₂O₃层，可以有效控制氢的分布。
未来展望
随着太阳能电池技术的不断发展，氢的管理将变得更加重要。例如，对于隧穿氧化物钝化接触(TOPCon)太阳能电池，氢的引入对表面钝化至关重要，但过量氢又可能导致性能退化。因此，未来的研究需要进一步探索氢的精确控制方法，以实现高效、稳定的太阳能电池设计。

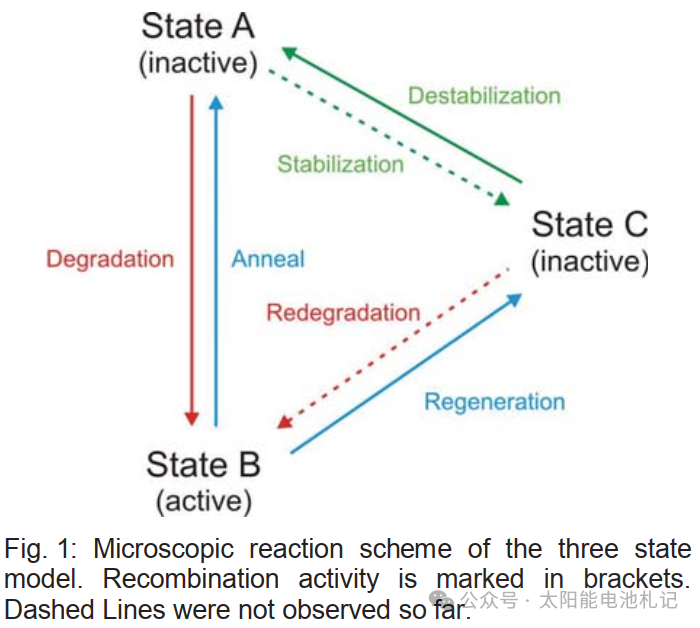

作者心语：该团队也有大量的工作在建模H的扩散动力学方程，各个课题组的模型均不一样，不好细说，但是可以肯定一点实验观测，就是由高浓度H引起的LeTID是一个动态周期过程(衰减-恢复-再衰减-再恢复)，满足最早提出的亚稳态模型。
