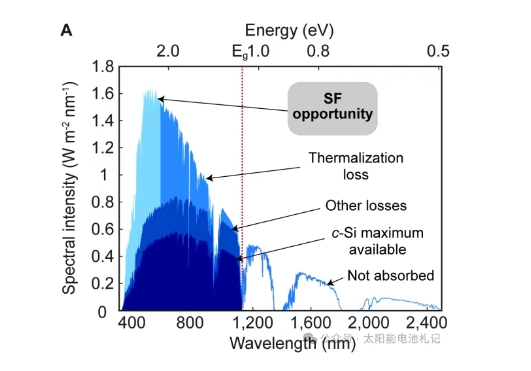

硅太阳能电池因其技术成熟和高效稳定，目前在全球光伏市场中占据主导地位。然而，单结硅电池的理论效率极限(约29%)一直是制约其进一步发展的瓶颈---当光子能量高于硅的带隙时，多余的能量会以热能形式散失。

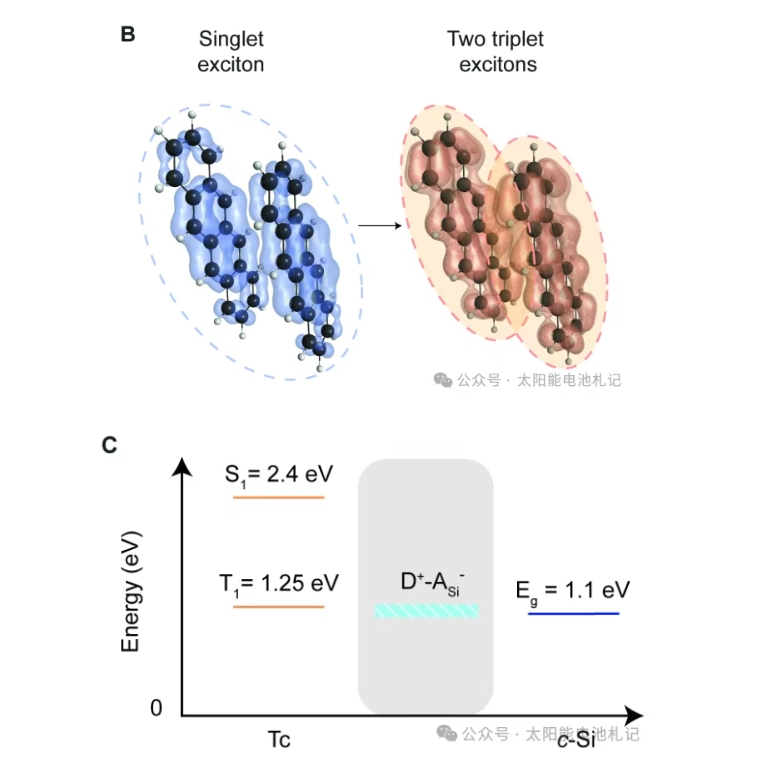

近日关于光子倍增方向，麻省理工学院(MIT)领衔的国际团队在激子裂变增强硅太阳能电池领域取得重大突破。他们创新性地利用有机分子材料，成功将硅电池的峰值电荷生成效率提升至(138±6)%，实现每个高能光子产生超过一个电子!这一突破为低成本、高效率光伏技术开辟了新路径，同时为突破硅电池效率极限开辟了全新道路。光子倍增：激子裂变的神奇力量核心在于利用一种名为四并苯(Tetracene,Tc)的有机分子材料中发生的单重态激子裂变(Singlet exciton fission)现象：过程本质： 当四并苯吸收一个高能光子(如蓝绿光)后，会生成一个高能量的单重态激子(Singlet exciton)。裂变发生： 这个单重态激子能迅速、高效地“分裂”成两个能量较低的三重态激子(Triplet exciton)能量约1.25 eV。效率优势： Tc的三重态能量刚好高于晶体硅(c-Si)的1.1 eV带隙的三重态能量，这对于耦合到c-Si是理想的，此过程理论上能将一个高能光子转化为两对可利用的载流子(电子-空穴对)，潜在量子效率可达200%。
如何让硅“接收”裂变的三重态能量?尽管激子裂变在材料内效率很高，但如何将裂变产生的两个三重态激子的能量有效地转移到相邻的硅太阳能电池并产生光电流，一直是个巨大挑战。
直接将四并苯沉积在硅上会显著降低电池效率
尝试使用氟化锂(LiF)、芘(Pyrene)或氮氧化铪(HfOₓNᵧ)等间隔层效果不佳或未能证明光电流增益
传统认为的通过Dexter能量转移机制直接传递三重态激子到硅被证明是低效的：
硅的波函数局域性强：硅是间接带隙半导体，其电子态扩展性差，难以与有机分子Tc的波函数充分重叠。
界面缺陷导致猝灭：硅表面存在大量悬挂键和缺陷，会捕获激子并引发非辐射复合。
能量损失：若Dexter转移效率低，激子可能在界面处以热的形式耗散。

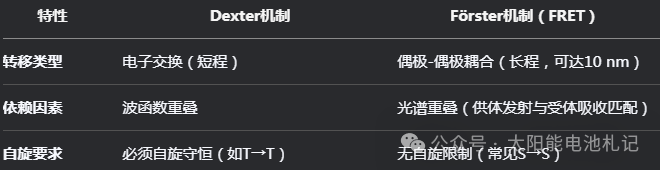

Dexter能量转移机制
Dexter机制的本质是通过电子交换(Electron Exchange)实现能量转移，其过程需要满足以下条件：
波函数重叠：给体(Donor)和受体(Acceptor)的分子轨道必须空间上足够接近(通常<1 nm)，以便电子云能够直接重叠。
自旋守恒：由于涉及电子交换，Dexter转移必须遵守自旋选择定则，因此特别适合三重态-三重态(T1→T1)能量转移。
能量匹配：给体的激发态能量需略高于受体的激发态能量，确保能量传递是热力学允许的。

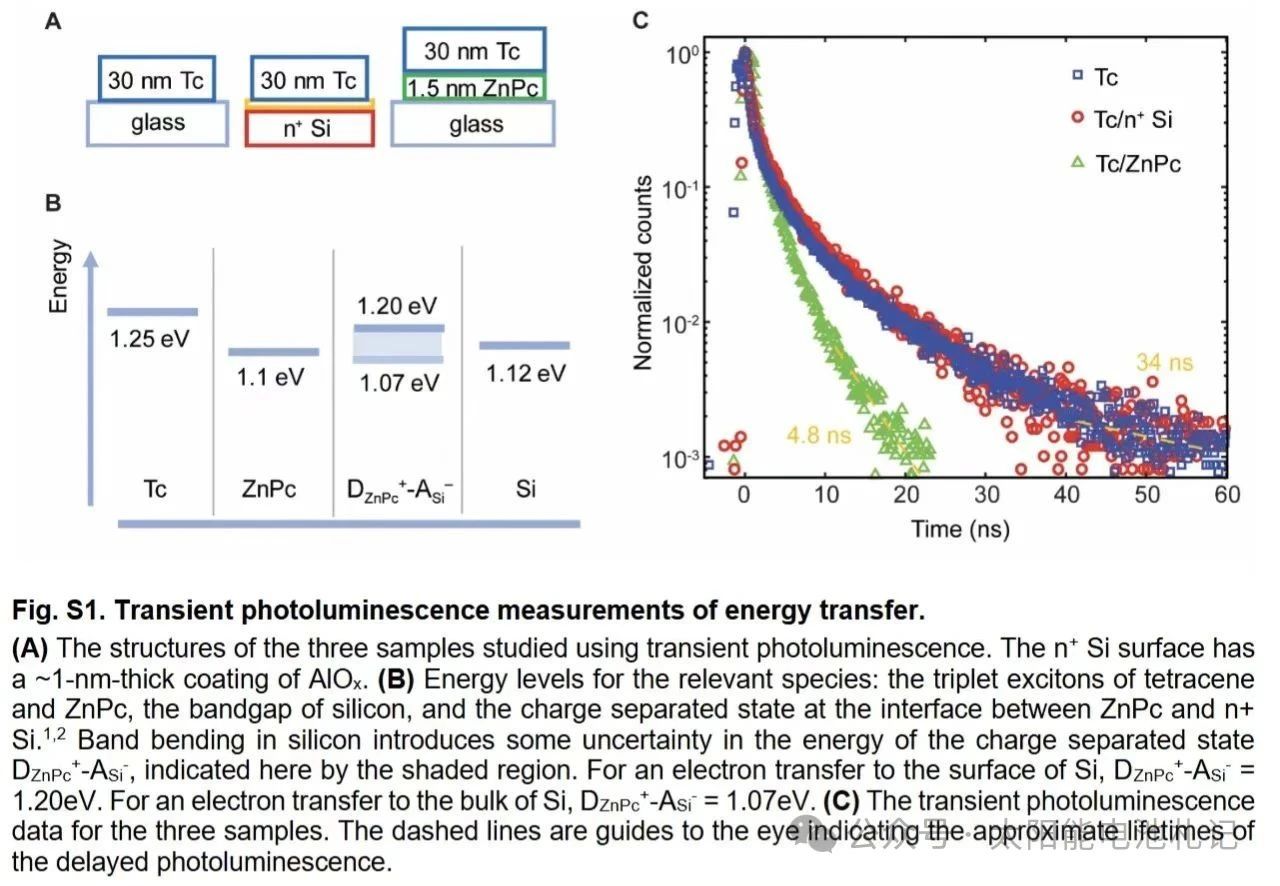

MIT的颠覆性方案：顺序电荷转移与“三明治”界面研究团队提出了一个革命性的方案:顺序电荷转移机制和创新的双层界面结构，成功解决了能量传递难题：关键中间层 - 酞菁锌(ZnPc)：在四并苯和硅之间插入一层极薄(约1.5 nm)的ZnPc分子层：作用一(能量梯子)： ZnPc的最高占据分子轨道(HOMO)能级比四并苯高约0.2 eV。引入ZnPc作为电子给体，其HOMO能级高于Tc，可在硅表面形成中间电荷分离态(D⁺-Asi-)，该态的能量(约1.20 eV)正好位于四并苯三重态能量(1.25 eV)和硅带隙(1.1 eV)之间，为能量传递架设了“梯子”。
作用二(“收割”三重态)： 理论计算表明，四并苯的三重态能量略高于ZnPc的三重态(高0.1-0.2 eV)，使得四并苯的三重态激子能先转移到ZnPc上。
不可或缺的“守门员” - 氧化铝(AlOₓ)：
在ZnPc和硅之间，团队使用原子层沉积(ALD)技术生长了一层极薄(约1 nm)的AlOₓ：
钝化： 有效抑制硅表面的缺陷，防止转移过来的电荷载流子在这些缺陷处快速复合而损失。
隧穿： 超薄厚度允许电荷量子隧穿通过，实现ZnPc与硅之间的电荷转移。
顺序电荷转移机制(核心突破)：

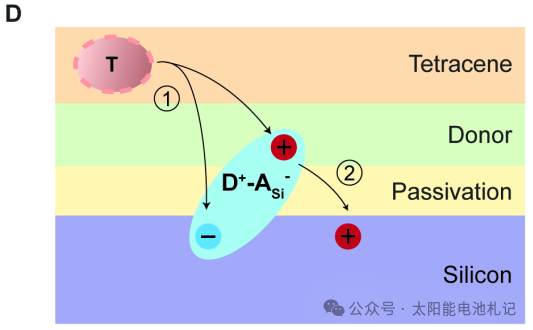

第一步(电子转移)： 位于ZnPc上的三重态激子(或能量)促使一个电子从ZnPc隧穿过AlOₓ层注入到硅的导带，在ZnPc上留下空穴(形成D⁺)，在硅中形成电子(Asi-)。这个状态就是关键的D⁺-Asi-电荷分离态。
第二步(空穴转移)： 随后，ZnPc上的空穴(D⁺)也隧穿过AlOₓ层，转移到硅的价带。这相当于一个三重态激子的能量(电子+空穴)被完整地转移到了硅中，生成了可被收集的载流子。
能量传递完成： 通过这样先电子、后空穴的顺序转移过程，一个四并苯三重态激子的能量被高效地转换成了硅电池中的一个额外电子-空穴对。
能级匹配的计算验证

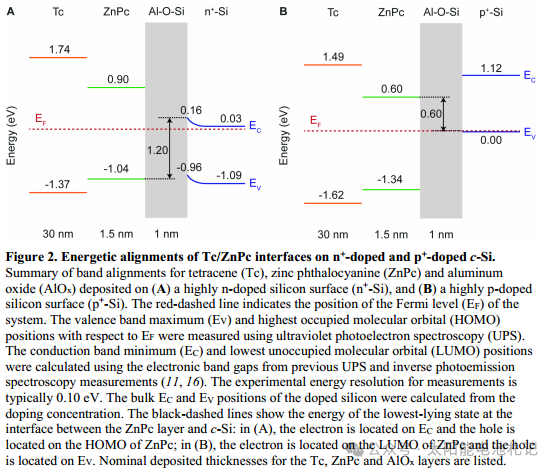

通过紫外光电子能谱(UPS)测量，团队发现ZnPc在n-Si表面的能级排列完美支持电荷转移，而在p-Si中则存在电子转移势垒。这解释了为何n-p型器件表现优异，而p-n型器件效率下降。
创新器件设计：微线结构助力高效收集

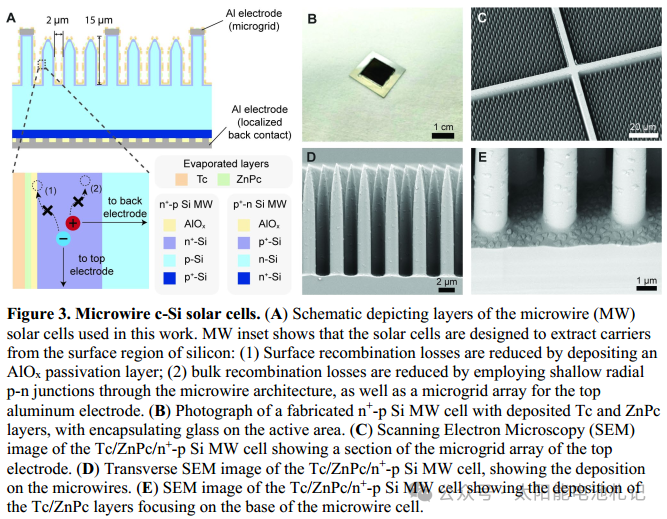

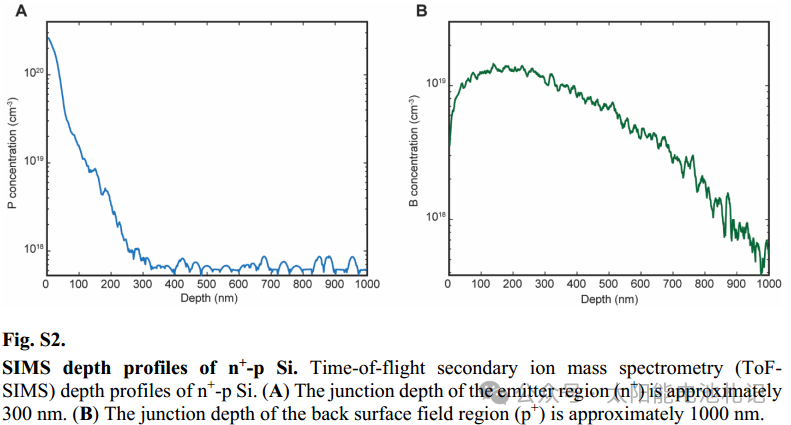

为了高效收集界面处产生的电荷(主要是少数载流子)，团队采用了浅结径向PN结硅微线(Microwire,MW)太阳能电池设计：
微线阵列： 制作了间距为2 μm、长度为15 μm的锥形c-Si微线阵列显著增强光捕获能力，减少反射，尤其在短波长区域(蓝绿光)。
震撼性结果：138%的量子效率
团队对制备的硅微线电池结构为：
Tc(30 nm)/ZnPc(1.5 nm)/AlOₓ(1 nm)/n⁺-p Si MW)
Tc(30 nm)/ZnPc(1.5 nm)/AlOₓ(1 nm)/p⁺-n Si MW)
进行了严格测试：

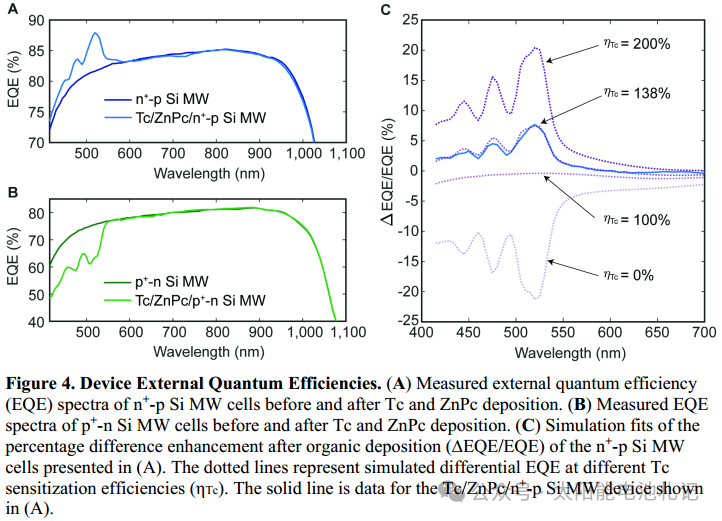

外量子效率(EQE)提升： 在四并苯的吸收峰520 nm处，器件的EQE从沉积有机层前的81.6%显著提升至87.9%。整个四并苯吸收光谱区域(约400-600 nm)都观察到了明显的EQE增益。

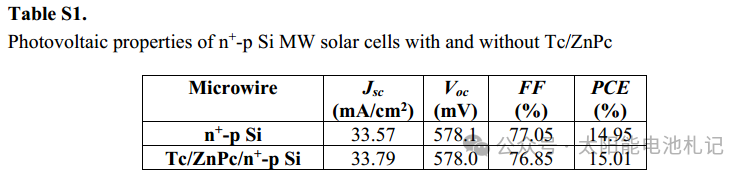

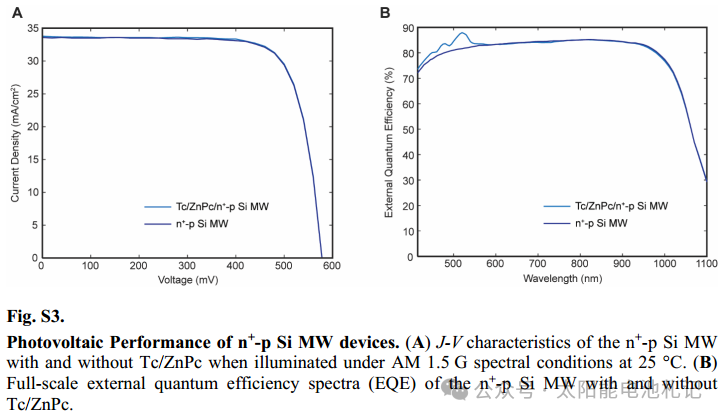

短路电流密度(Jsc)增加： J-V测试显示短路电流密度(Jsc)增加，而开路电压(Voc)和填充因子(FF)几乎不变，导致整体光电转换效率(PCE)提升。
排除其他因素：

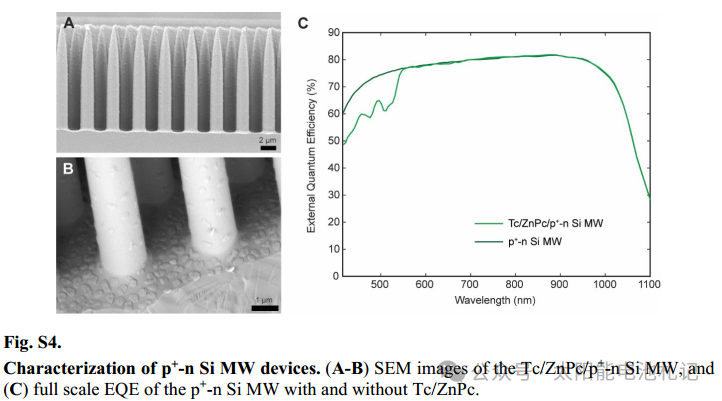

对照实验(p⁺-n型电池)在沉积Tc/ZnPc后，EQE因有机层吸收而下降，证明增益非抗反射效应所致

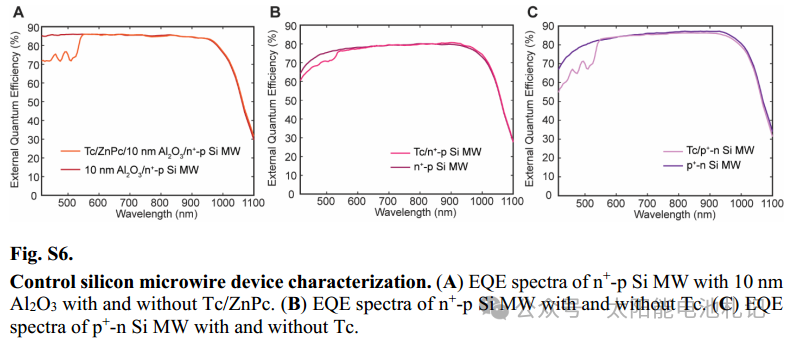

将AlOₓ层增厚至10 nm后，电荷隧穿被阻断，仅观察到Tc吸收造成的阴影效应(EQE下降)
移除关键的ZnPc层后，增益消失或大幅减弱，证明ZnPc在顺序转移中不可或缺。

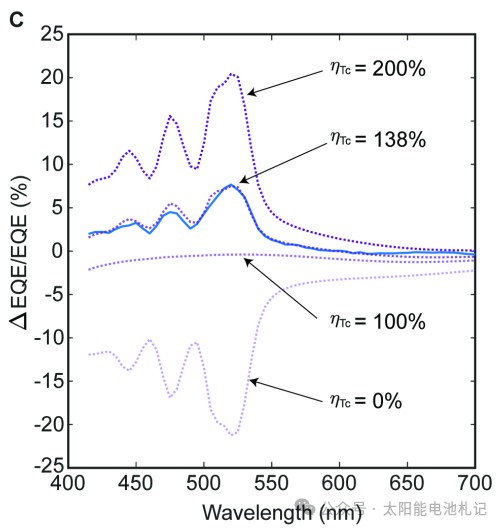

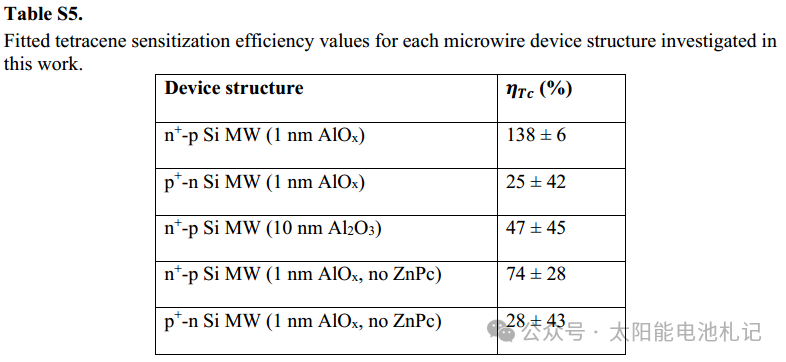

138%的峰值电荷生成效率： 通过严格的光学模型和实验数据拟合，团队计算出在520 nm处，每吸收一个光子，在硅中产生的电荷(电子)对应的效率高达(138±6)%!这明确证实了每个被四并苯吸收的高能光子，通过激子裂变和高效的顺序转移，产生了超过一个(平均约1.38个)可被硅电池利用的电子。这是首次在硅基太阳能电池中实验观测到量子效率超过100%。
意义与前景：通往35%效率之路
这项突破性工作具有重大意义：
首次实现高效耦合： 成功解决了近半个世纪以来将分子激子裂变材料高效耦合到硅太阳能电池的难题，验证了Dexter在1979年提出的构想。
突破单结极限： 138%的峰值量子效率明确突破了传统单结硅电池的量子效率极限(100%)，为最终实现理论预测的35%效率的激子裂变增强硅电池奠定了基础。
可扩展的技术路径： 所采用的有机层热蒸发、原子层沉积(AlOₓ)、微线硅电池工艺均与现有光伏技术兼容，具有规模化应用的潜力。
新原理器件的基础： 顺序电荷转移机制和双层界面设计为开发新型高性能光电器件(如探测器)提供了新思路。
未来挑战与方向：
材料稳定性： 四并苯本身的光稳定性较差，需要寻找或开发更稳定的高性能激子裂变材料。
工艺优化： 改进有机层(特别是ZnPc)在微线复杂结构上的保形覆盖，提高材料利用率和光吸收。
效率提升： 将138%的峰值效率扩展到更宽的光谱范围，并进一步提升整体电池效率。
MIT团队通过创新的“酞菁锌/氧化铝”双层界面设计和顺序电荷转移机制，首次在硅太阳能电池中实现了高达138%的量子效率，成功将分子激子裂变过程与半导体光伏材料高效耦合。这一里程碑式的工作不仅为突破硅基太阳能电池的效率极限开辟了切实可行的道路，也为下一代高效率、低成本光伏技术的发展注入了强劲动力。随着材料稳定性和工艺的不断优化，激子裂变增强硅太阳能电池有望成为推动光伏产业迈向新高峰的关键技术。

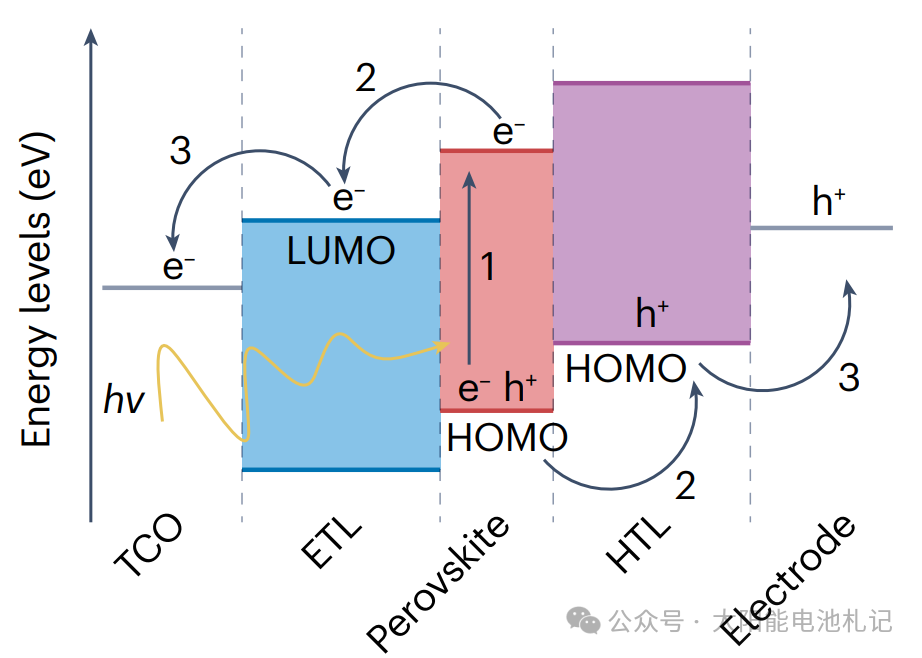

作者心得：通过这篇文章中描述的能级匹配的差异，导致EQE(IPCE)在短波段的图像出现凹陷和凸增的情况，作者想到硕士期间在验证不同组成(不同带隙)的钙钛矿配方时----即吸光主体的带隙发生变化，其余层的组成材料不变(能带结构不变)----不同钙钛矿配方的EQE曲线在短波段(430 nm左右)出现的凹陷情况，究其本质原来是钙钛矿配方组成改变后引起带隙发生变化，而其余层的能带结构不变，导致各层之间的能带结构出现不匹配进而影响量子产率。
索比光伏网 https://news.solarbe.com/202506/09/390094.html
