印度理工学院 Kharagpur 和印度理工学院德里分校的研究人员解释说，虽然基于甲脒(FA) 和铯(Cs)的钙钛矿太阳能电池(PSCs)显示出更高的热稳定性，但它们在潮湿条件下的稳定性仍然是一个重大挑战。

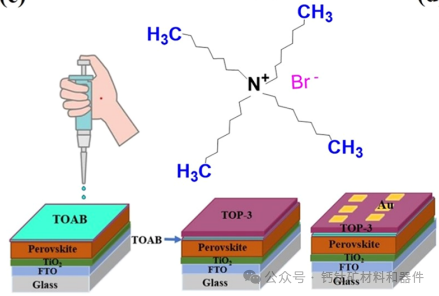

在他们最近的研究中，通过使用四辛基溴化铵(TOAB)作为表面处理剂和TOP-3作为空穴传输层，对钙钛矿器件进行两步保护，以抵抗不利的器件降解剂。
TOAB通过钝化陷阱态、赋予疏水性、减少钙钛矿和TOP-3空穴传输层(HTL)之间的能量失配以及通过与HTL的相互作用促进高效空穴提取而起到多功能试剂的作用。

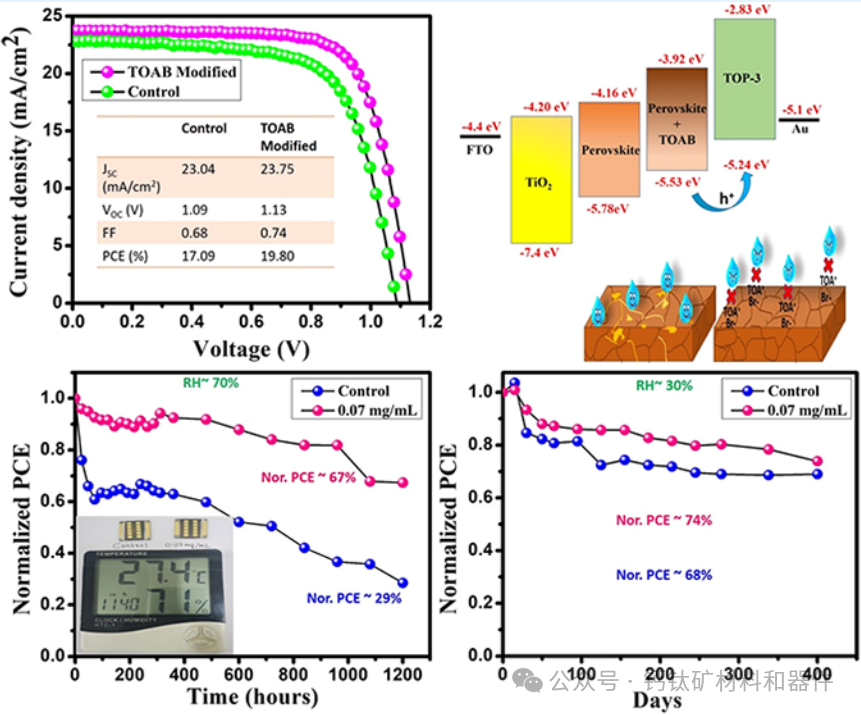

对于TOAB改性器件，环境空气制备的PSCs的PCE从17.09%提高到19.80%，Voc 从 1.09 V显著增加到1.13 V。
此外，在大气环境和90%相对湿度(RH)下，未封装的TOAB涂层器件在480小时后仍保有初始PCE的90% 以上、980小时后超过80%和1200小时后其初始PCE仍有67%，大气相对湿度70%。
相比之下，参考器件的性能在存放后的几个小时内快速下降，并且在相同条件下，1200小时后仍保持不到初始值的29%。
此外，发现TOAB涂层器件具有出色的保质期，在30% 相对湿度(RH)条件下在空气中黑暗储存300天后仍保留其初始PCE的80% 以上，400 天后保留约74%的初始PCE。
这些结果突出了 TOAB 是实现高效和水分稳定的PSCs的一种有前途的材料。
