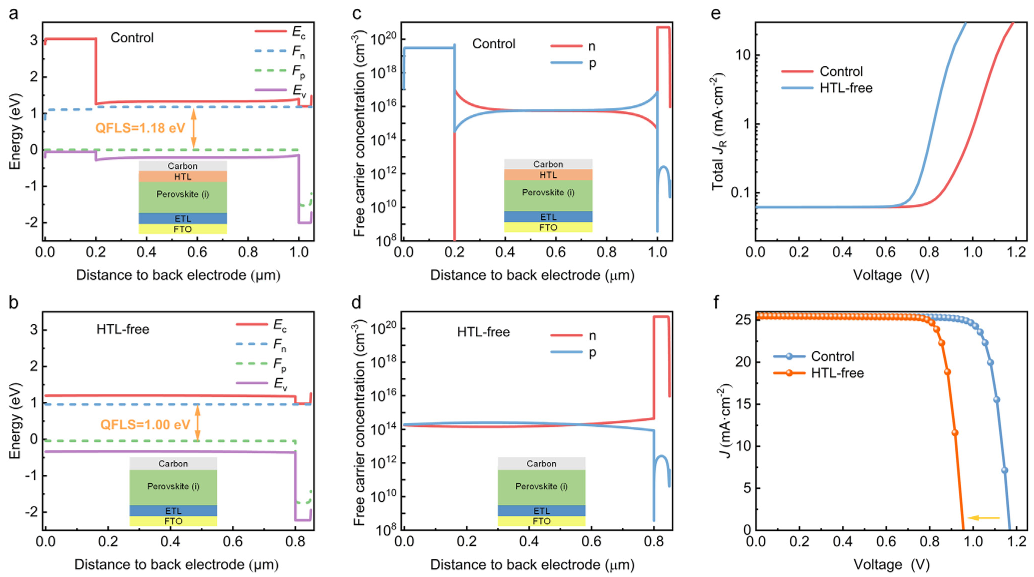

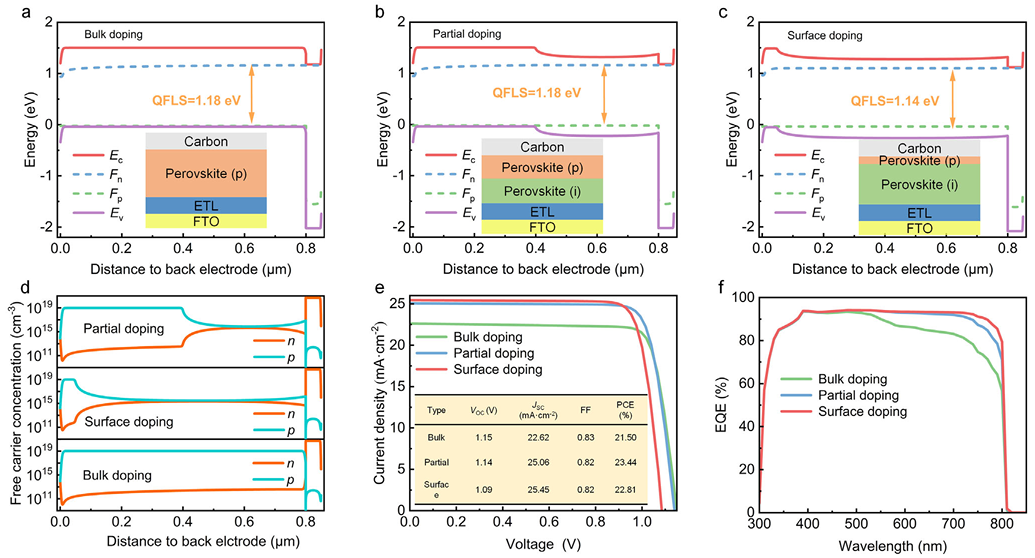

碳基无空穴传输层(C-HTL-free)钙钛矿太阳能电池有望实现低成本和稳定的光伏发电，但由于缺乏背场(BSF)，空穴传输层的缺失会降低其功率转换效率。鉴于此，2025年5月7日华中科技大学周阳于AM刊发双功能化合物诱导双背面场用于高效无空穴传输层钙钛矿太阳能电池的研究成果，首先通过模拟研究了形成双BSF对提高碳基无空穴传输层钙钛矿太阳能电池的效率的好处。然后，首次通过后处理将三苯甲基四(五氟苯基)硼酸酯

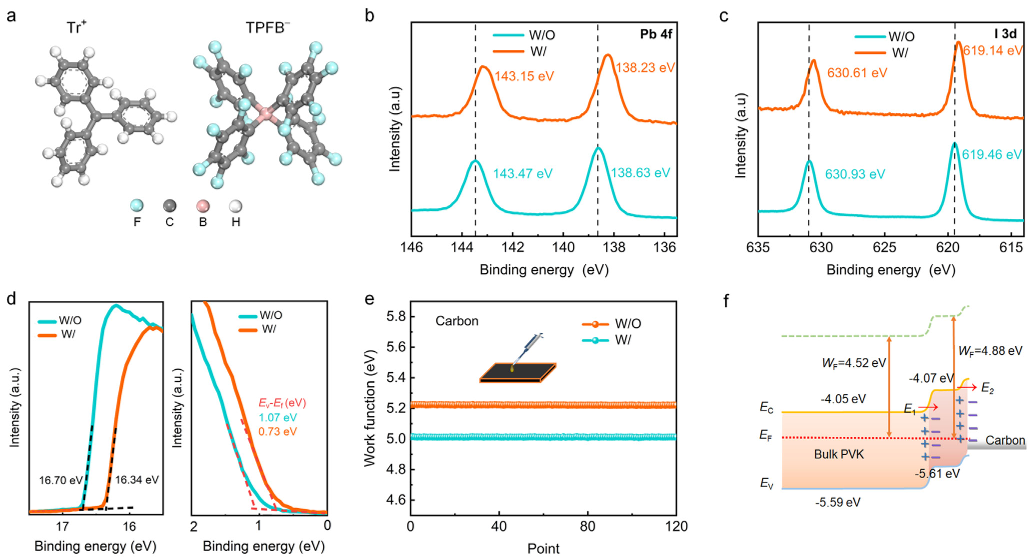

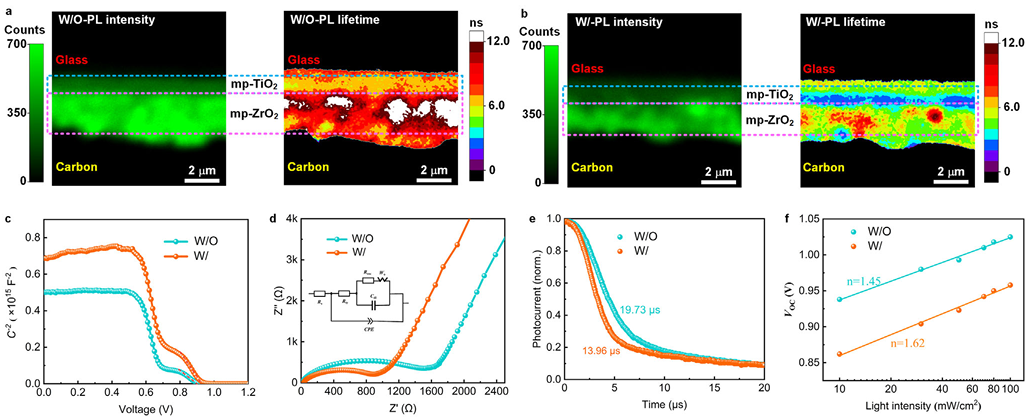

(Tr+TPFB−)引入到碳基无空穴传输层钙钛矿太阳能电池中，从而形成了双BSF。TPFB−钝化钙钛矿中的n型掺杂缺陷并导致钙钛矿n-p同质结的形成，而Tr+从碳中提取电子并降低其功函数，成功实现了双BSF。这改善了器件内部光载流子的分离与提取，并首次通过器件横截面的光致发光寿命成像证实了这一点，使得平均开路电压显著提高约70

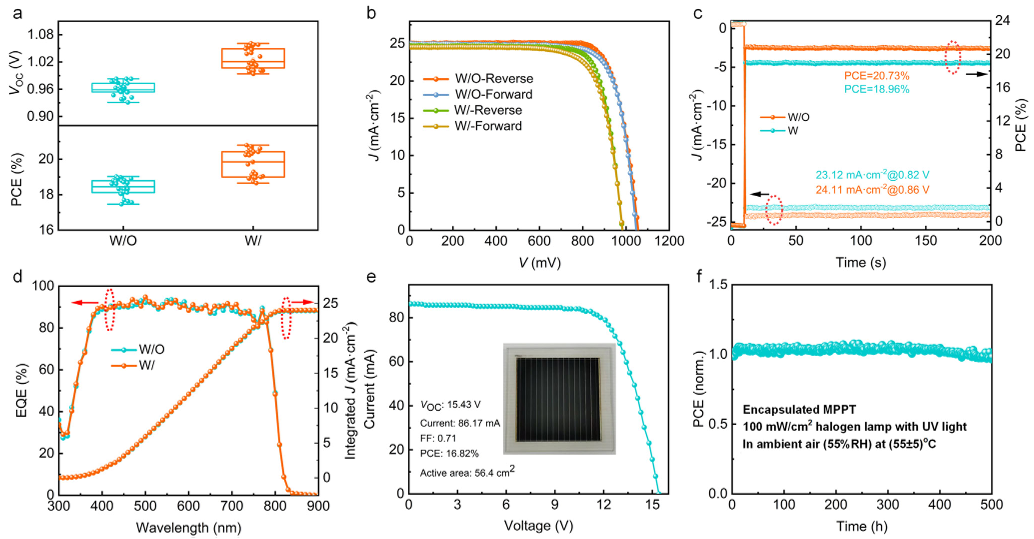

mV，这对效率的提高贡献巨大，获得了20.79%的优异值。
索比光伏网 https://news.solarbe.com/202505/09/388960.html
本站标注来源为“索比光伏网”、“碳索光伏"、"索比咨询”的内容，均属www.solarbe.com合法享有版权或已获授权的内容。未经书面许可，任何单位或个人不得以转载、复制、传播等方式使用。
经授权使用者，请严格在授权范围内使用，并在显著位置标注来源，未经允许不得修改内容。违规者将依据《著作权法》追究法律责任，本站保留进一步追偿权利。谢谢支持与配合！
东芝能源系统公司主导该项目，长州工业株式会社、电通信大学和金泽大学共同实施。该试验涉及将叠层的钙钛矿太阳能电池与铅稳定技术集成到户外测试模块中。该活动计划于2025年8月8日至2026年12月举行。
富勒烯基电子传输层常用于锡基钙钛矿太阳能电池以实现高功率转换效率，但其存在成本高、合成复杂、电子迁移率低以及与钙钛矿相互作用有限等问题。该研究展示了非富勒烯ETL在锡基钙钛矿光伏中的潜力。研究亮点：高效率与大尺寸兼备：采用非富勒烯ETL材料P3，实现了小面积16.06%和大面积14.67%的高效率，且均通过第三方认证，为锡基钙钛矿太阳能电池的大面积化提供了可行路径。
然而，在水合手性液晶体系中实现钙钛矿纳米晶的双手机性圆偏振发光仍面临挑战，主要因其易受水分诱导降解和液晶有序性破坏的影响，从而限制了发光效率、结构完整性和手性光学调控能力。重要的是，通过设计非对称双层结构的反射特性，该复合材料可实现依赖观察方向的双手机性圆偏振发光。
我们揭示了掺杂机制，并证明此类掺杂剂可将钙钛矿/OSC异质结处的空穴提取效率提升45%。使用金属茂盐掺杂剂的钙钛矿/OSC光活性层，相比使用传统LiTFSI基掺杂剂的薄膜，对湿气诱导降解的耐受性显著增强。显著增强器件界面稳定性与空穴提取金属茂盐掺杂剂及其反应副产物中性二茂铁能有效钝化钙钛矿表面，诱导能带弯曲并形成表面杂化态，从而提升空穴提取效率。
可印刷的后电极是钙钛矿太阳能电池规模化应用的关键技术。碳电极在n-i-p结构中已广泛应用，但其在p-i-n结构中的应用因界面能量失配而受限。
兼具高光电效率与机械弹性的有机太阳能电池对于可穿戴设备至关重要。本文天津大学叶龙等人引入一种广泛适用的策略，使用弹性体SEEPS，其通过精细调节与受体的相容性来实现OSCs的增韧。SEEPS诱导显著的次级弛豫以耗散应变能，使断裂应变提高超过11倍。
AP中的硫代羧酸盐基团可强螯合欠配位Pb，钝化缺陷并抑制铅泄露；其含氮部分与I形成氢键，抑制碘空位形成。本工作证明了AP作为高效界面调控剂的有效性，并为稳定高效全无机PSCs的多功能分子工程提供了新思路。高效缺陷抑制与能级优化：AP处理显著提升薄膜结晶质量、降低陷阱态密度，并优化钙钛矿/空穴传输层能级对齐，实现高达22.16%的转换效率与1.29V的高开路电压。
近年来，随着自组装分子的应用，倒置钙钛矿太阳能电池的效率迅速提升，但SAM分子易脱附的问题严重制约了器件稳定性。本研究华东师范大学李晓东和方俊锋等人引入功能化的氧化铟锡纳米颗粒，以促进并增强SAM在基底上的自组装。与ITO基底上传统物理吸附、易脱附的OH不同，INPs上的OH基团键合稳定，能耐受溶剂冲洗和长期老化，从而抑制器件老化过程中SAM的脱附。
近日，国家知识产权局信息显示，中建材浚鑫科技有限公司申请一项名为“一种超高效异质结与钙钛矿叠层光伏组件”发明专利，申请公布号：CN121038506A，申请日期为2025年8月,申请公布日2025年11月28日。
2025年12月1-3日，第八届国际异质结大会和首届国际钙钛矿-硅叠层大会在韩国大田隆重举行。面向27%效率的下一代异质结技术布局在上述已验证且行之有效的提效技术基础上，彭振维进一步介绍了迈为对下一代异质结电池的探索与发现。异质结成本与可持续性优势凸显除了效率领先，异质结技术的低成本潜力正加速释放。随着银浆价格持续上涨，异质结电池低银耗的优势日益突出，成本竞争力进一步增强。
近日，中国科学院上海高等研究院光源科学中心研究人员成功将邻苯二甲酸氢钾作为多功能添加剂引入SnO2电子传输层，以同步改变ETL性质和SnO2/钙钛矿埋底界面。此外，KHP在ETL中均匀分布，并在热退火过程中逐渐扩散至埋底界面和钙钛矿层，进一步与未配位的Pb离子配位，降低钙钛矿的表面及体相缺陷密度，缓解薄膜内部应力。
