在光伏电站的系统设计中,光伏组件容量和逆变器容量比,即容配比,是一个重要的设计参数。本文通过分析认为,提高容配比是提高项目收益的有效方式。
1、引言
目前,光伏项目主要建设在中东部资源较差的地区,辐照度基本达不到标准条件下的1000W/m2,且受到温度等因素影响,造成光伏组件大部分时间的输出功率达不到标称功率,逆变器基本都是非满负荷运行、大部分时间处于容量浪费的状态。为了提高逆变器的容量利用效率,越来越多的专家提出通过“容配比>1”提高项目收益的设计理念。
本文以太阳能资源最好的格尔木市的资源数据为基础,计算光伏组件输出功率经折减后到达逆变器时的功率,由于超出逆变器额定功率而造成功率限制的损失比例(下文简称“功率限制比”),再进一步分析超配对电站收益率的影响。
2、不同容配比的发电量计算

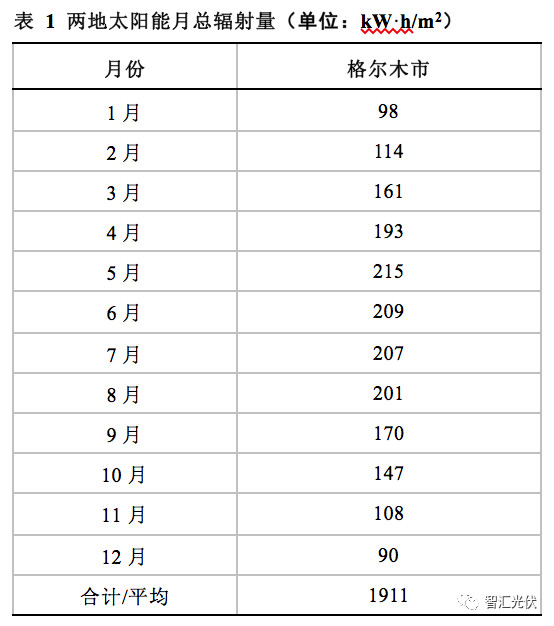

本文选取青海省格尔木市、江苏省南京市的太阳能资源的年总辐射量30年的平均值、2012年逐时数据进行分析。两个地区的月总辐射量30年平均值如表1所示。
1)系统效率考虑

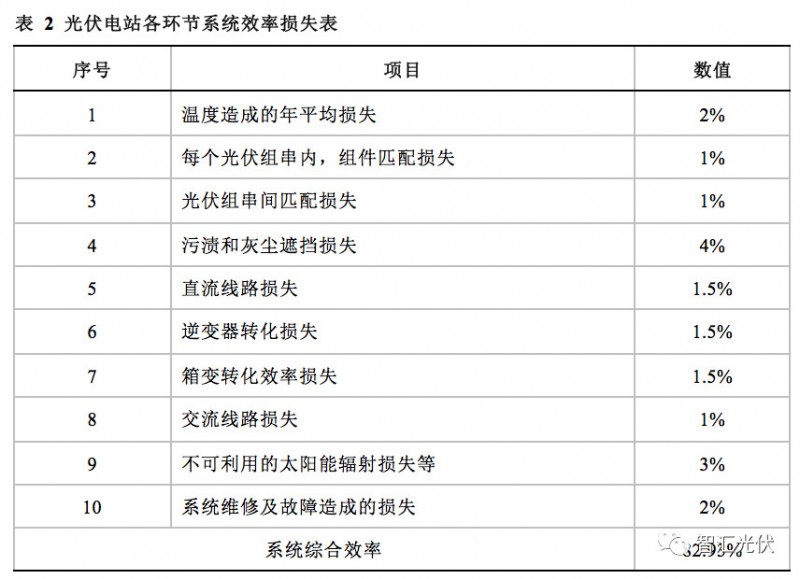

据统计,我国光伏电站整体的系统效率为80%左右。假设各环节的系统效率损失如表2。
根据上表,整个光伏电站的系统效率按82.93%考虑,高于目前电站的平均水平。其中,1~5项为逆变器之前的系统效率损失,6~8项为逆变器及其之后的系统效率损失,第9、10项为综合损失。如果仅按1~5项考虑,则在到达逆变器之前的系统效率为90.8%。
2)功率限制比计算

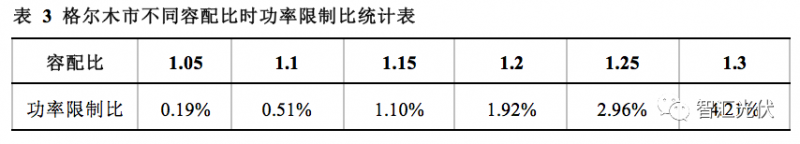

首先,根据格尔木市完整1年逐时的太阳能辐照度数据,采用PVsystem对采用最佳固定倾角(36°)时倾斜面上的逐时辐射量进行计算;其次,根据倾斜面上的逐时辐射量计算出光伏组件的逐时出力;再次,计算光伏组件的出力考虑90.8%的系统效率后,到达逆变器的功率;最后,根据到达逆变器功率计算结果,将大于额定功率的部分计为功率限制,获得不同容配比时的功率限制比,如表3。
3)线损考虑

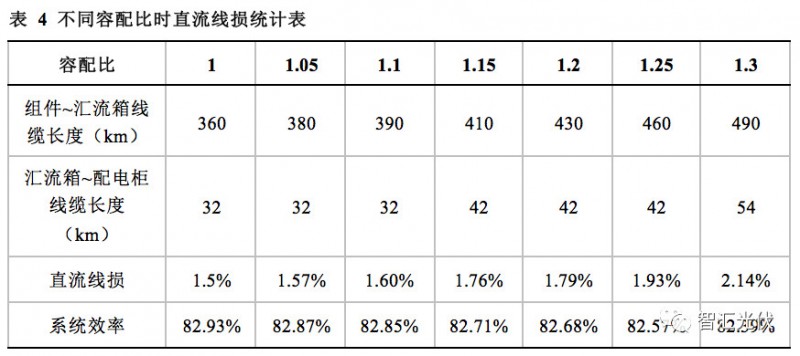

不同容配比时,在逆变器之前,由于直流线缆长度增加,直流线损增加。不同容配比下,线损考虑如下表所示。
由于交流电缆线损增加量较少,暂不考虑。
4)发电量计算

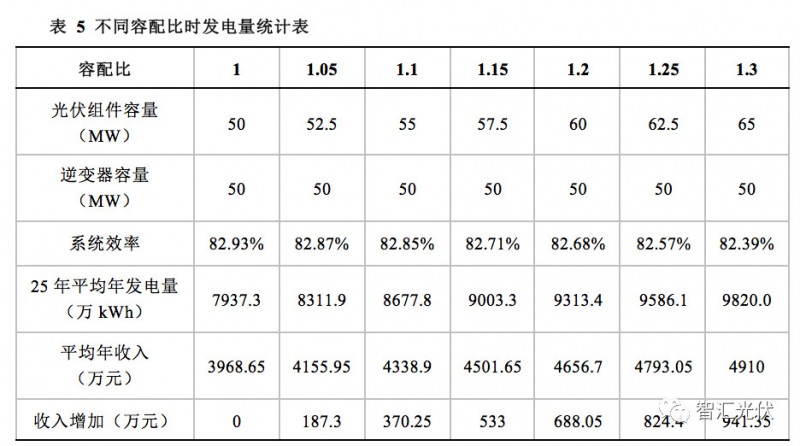

根据表3中的功率限制比,光伏组件按照10年衰减10%、25年衰减20%考虑,则不同容配比下,发电量情况如下表所示。另外,按照0.5元/kWh的上网电价,售电收入年增加如下表。
