光伏发电系统分解介绍——光伏列阵组件

来源:新能在线发布时间:2015-06-25 23:59:59
上次我们介绍了分布式离网光伏发电系统是由哪些部分组成的,您还记得吗?小编先带您回忆一下,主要是由光伏阵列组件、DC-DC转换器、蓄电池、光伏控制模块和离网型逆变器组成。接下来几期,小编将给您一一介绍这些“新朋友”。

今天先介绍光伏列阵组件。那么什么是光伏列阵?先上图……


光伏发电系统利用以光电效应原理制成的光伏阵列组件将太阳能直接转换为电能。光伏电池单体是用于光电转换的最小单元,一个单体产生的电压大约为0.45V,工作电流约为20~25mA/cm2,将光伏电池单体进行串、并联封装后,就成了光伏电池阵列组件。

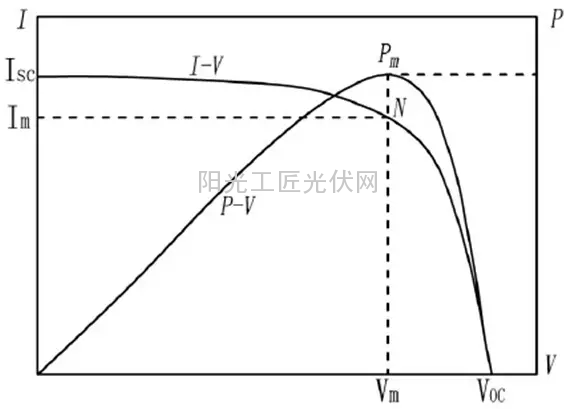

当受到光线照射的太阳能电池接上负载时,光生电流流经负载,并在负载两端建立起端电压,这时太阳能电池的工作情况可以用下图所示的太阳能电池负载特性曲线来表示。它表明在确定的日照强度和温度下,光伏电池的输出电压和输出电流以及输出功率之间的关系,简称I-V特性和P-V特性。从图中可以看出,光伏发电系统的特性曲线具有强烈的非线性,既非恒压源也非恒流源。从其P-V特性曲线可以看出,在日照强度一定的前提下,其输出功率近似于一个开口向下的抛物线。该抛物线顶点对应的功率即为该日照强度下的P-V曲线的最大功率点,对应的电压称为最大功率点电压。为了提高光伏发电系统的转化效率,就必须使系统保持运行在P-V曲线最大功率点附近。


光伏电池阵列的几个重要技术参数:

1)短路电流(Isc):在给定日照强度和温度下的最大输出电流。

2)开路电压(Voc):在给定日照强度和温度下的最大输出电压。

3)最大功率点电流(Im):在给定日照强度和温度下相应于最大功率点的电流。

4)最大功率点电压(Um):在给定日照和温度下相应于最大功率点的电压。

5)最大功率点功率(Pm):在给定日照和温度下太阳能电池阵列可能输出的最大功率。
