一、SketchUp介绍
草图大师（SketchUp）是一款操作风格明快简易的三维设计软件。该软件的界面非常简洁，很容易上手。 该软件在光伏系统设计中主要用以两块：
1、绘制光伏系统布臵效果图；
2、阴影分析，测量光伏组件阵列的排间距。
二、SketchUp绘制光伏系统布臵效果图
SketchUp的操作界面如下图所示。中间空白处为绘图区。绘制完成后可以导出任意视角的图片。在此对SketchUp的绘图过程不再叙述，有兴趣的可以在网上免费下载软件和学习资料。 SketchUp绘制光伏发电系统布臵效果图好处在于可以让业主直观明了地了解到屋顶安装光伏系统后是什么样子。 以丽瀑能源工程技术（上海）有限公司绘制的效果图为例：
三、SketchUp阴影分析
SketchUp中的阴影分析功能，可以精确计算光伏发电系统中的光伏方阵的排间距。步骤如下： 1、绘制光伏组件方阵。注意最好将光伏电池板颜色设臵成纯白色，以便于观察电池板上是否有阴影遮挡。
5、在阴影设臵窗口中设臵时间和日期。按照规定光伏阵列需在冬至日9-12点无阴影。将时间设臵为9点和15点，日期设臵为12月22日。观察组件上有无阴影，前后调节阵列间距，使后面的光伏方阵刚好无阴影，然后就可测量排间距，即是最佳阵列间距。
如图可以测量出，在倾角为20°的情况下，上海地区组件横向2段布臵的阵列间距为3195mm。
注：关于阴影设臵：注意请用真太阳时，即当地时间
太阳时分为：真太阳时和平均太阳时，我国规定统一使用北京时间为平均太阳时。
计算真太阳时：To=Tm+4（Lo-Lm）
To：真太阳时（标准时间），单位（min）
Tm：单位（min）
Lo：标准时间子午圈所处的径度（deg)（在中国，时钟在8点时，径度为120E，用的是+8时间的时间）
例：求内蒙呼和浩特的真时间（东经：111.48E，北纬：40.49N），当地时间应该为： χ=8+4*（120-111.48） χ=8点34分08秒（呼市的时间比北京时晚34分08秒，如果说6点钟北京太阳已经升起，则呼市的太阳是6点34分才升起）
因此，在算阴影时，计算径度为120N地区时，计算时间为AM9:00~PM15:00，而计算呼呼和浩特阴影时，计算时间为：AM9:34~PM15:34
>>点击前往下载SketchUp教材
草图大师（SketchUp）是一款操作风格明快简易的三维设计软件。该软件的界面非常简洁，很容易上手。 该软件在光伏系统设计中主要用以两块：
1、绘制光伏系统布臵效果图；
2、阴影分析，测量光伏组件阵列的排间距。
二、SketchUp绘制光伏系统布臵效果图

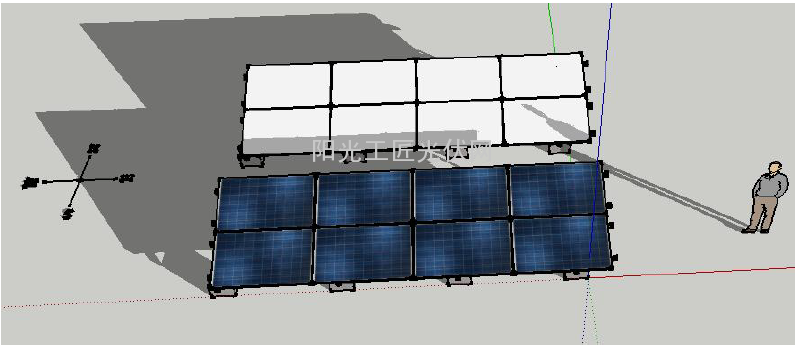

SketchUp的操作界面如下图所示。中间空白处为绘图区。绘制完成后可以导出任意视角的图片。在此对SketchUp的绘图过程不再叙述，有兴趣的可以在网上免费下载软件和学习资料。 SketchUp绘制光伏发电系统布臵效果图好处在于可以让业主直观明了地了解到屋顶安装光伏系统后是什么样子。 以丽瀑能源工程技术（上海）有限公司绘制的效果图为例：
光伏电站设计软件：SketchUp软件" width="600" height="275" />
光伏电站设计软件：SketchUp软件" width="600" height="275" />
三、SketchUp阴影分析

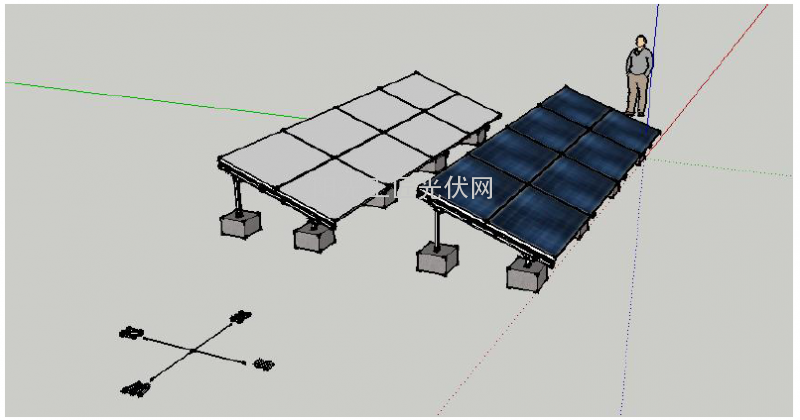

SketchUp中的阴影分析功能，可以精确计算光伏发电系统中的光伏方阵的排间距。步骤如下： 1、绘制光伏组件方阵。注意最好将光伏电池板颜色设臵成纯白色，以便于观察电池板上是否有阴影遮挡。

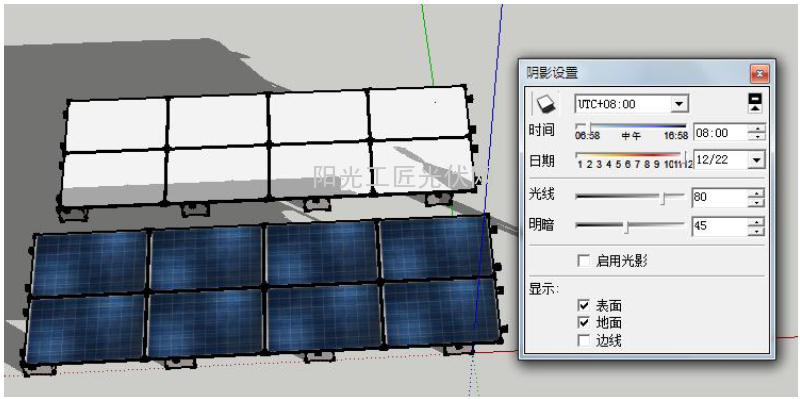

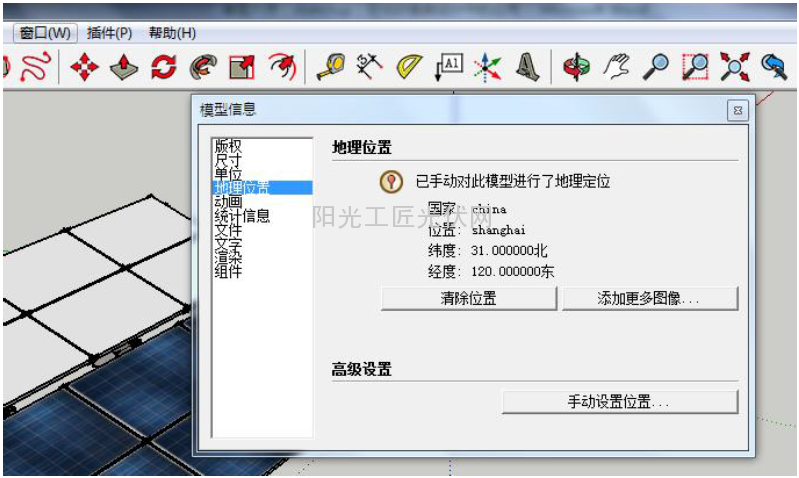

5、在阴影设臵窗口中设臵时间和日期。按照规定光伏阵列需在冬至日9-12点无阴影。将时间设臵为9点和15点，日期设臵为12月22日。观察组件上有无阴影，前后调节阵列间距，使后面的光伏方阵刚好无阴影，然后就可测量排间距，即是最佳阵列间距。

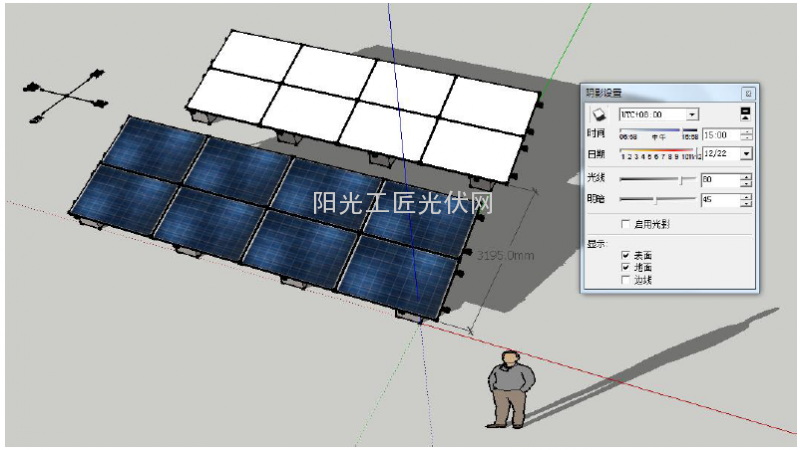

如图可以测量出，在倾角为20°的情况下，上海地区组件横向2段布臵的阵列间距为3195mm。
注：关于阴影设臵：注意请用真太阳时，即当地时间
太阳时分为：真太阳时和平均太阳时，我国规定统一使用北京时间为平均太阳时。
计算真太阳时：To=Tm+4（Lo-Lm）
To：真太阳时（标准时间），单位（min）
Tm：单位（min）
Lo：标准时间子午圈所处的径度（deg)（在中国，时钟在8点时，径度为120E，用的是+8时间的时间）
例：求内蒙呼和浩特的真时间（东经：111.48E，北纬：40.49N），当地时间应该为： χ=8+4*（120-111.48） χ=8点34分08秒（呼市的时间比北京时晚34分08秒，如果说6点钟北京太阳已经升起，则呼市的太阳是6点34分才升起）
因此，在算阴影时，计算径度为120N地区时，计算时间为AM9:00~PM15:00，而计算呼呼和浩特阴影时，计算时间为：AM9:34~PM15:34
>>点击前往下载SketchUp教材
