论文概览针对空气中制备钙钛矿电池的界面缺陷与结晶失控难题,重庆大学臧志刚团队创新性提出电子传输层(ETL)表面重构策略。该研究通过天然分子L-肌肽(LC)
修饰SnO₂界面,利用其多重活性基团实现:
1 缺陷协同钝化:同步锚定未配位Sn⁴⁺/Pb²⁺与卤素空位
2 光电子传输均质化:CCD成像证实透光均匀性提升300%
3 结晶动力学调控:原位PL显示结晶时间延长至27.13秒(对照组25.25秒)
最终,全空气环境制备的n-i-p结构钙钛矿电池实现25.30%认证效率(Voc=1.187 V,FF=84.4%,Jsc=25.25 mA/cm²),未封装器件在ISOS标准下保持>90%初始效率(湿度/热/光照三应力测试)。该研究以"Crystallization Modulation Through Electron Transport Layer Surface Reconstruction"为题发表于《Advanced Materials》。
技术亮点
表面重构三重作用:LC的羧基/酰胺基/咪唑基协同钝化SnO₂氧空位,电子迁移率提升68%(2.63×10⁻⁴ vs 1.56×10⁻⁴ cm²/V·s)
结晶调控机制:接触角增大→异相成核能垒↑→晶粒尺寸扩大42%(1077 nm vs 760 nm)
应力消除:GIXRD证实残余应力降低90%,Urbach能降至51 meV
工业化兼容:1 cm²组件效率达23.53%,卷对卷生产潜力显著
研究意义
颠覆传统制备限制:突破惰性气体依赖,实现全空气环境高效制备
界面-体相协同优化:单分子同步解决ETL缺陷、钙钛矿结晶、应力三大难题
稳定性里程碑:湿度(3192h)/热(1512h)/光照(1000h)三应力下保持>90%效率
天然分子低成本方案:LC生物相容性为无毒器件开辟路径
深度解析

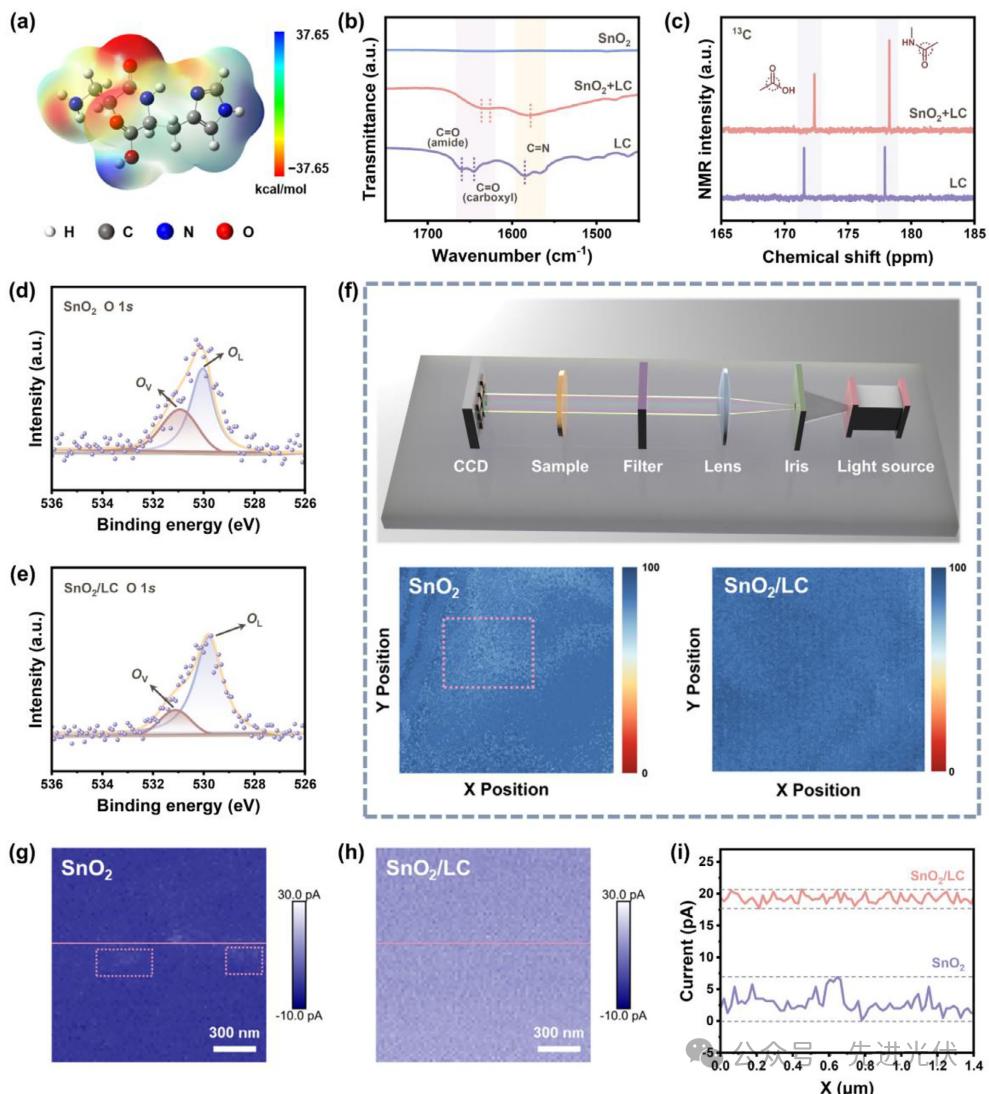

图1系统展示了L-肌肽(LC)分子与SnO₂电子传输层的相互作用机制。通过静电势(ESP)映射揭示了LC分子中羧基氧、酰胺羰基氧和咪唑氮等活性位点的高电负性特征,这些位点能够有效螯合SnO₂表面的未配位Sn⁴⁺。FTIR光谱显示LC修饰后SnO₂的Sn-O特征峰从548.17cm⁻¹红移至615.67cm⁻¹,同时LC分子中酰胺C=O(1660.44→1636.94cm⁻¹)、羧基C=O(1645.49→1626.81cm⁻¹)和咪唑C=N(1585.23→1578.60cm⁻¹)等基团的振动频率均发生显著位移,证实了LC与SnO₂的多重配位作用。XPS分析进一步显示LC修饰后SnO₂薄膜的O1s谱中氧空位(Ov)峰比例降低而晶格氧(O1)峰增强,表明LC有效钝化了SnO₂表面缺陷。CCD透射光强测试图像直观展示了LC修饰使SnO₂薄膜在525nm波长下的光强分布均匀性显著提升,c-AFM测试则证实LC修饰使SnO₂表面电流密度提高且分布更均匀,这些结果为理解LC如何通过表面重构实现SnO₂电子传输层的均质化提供了多维度证据。

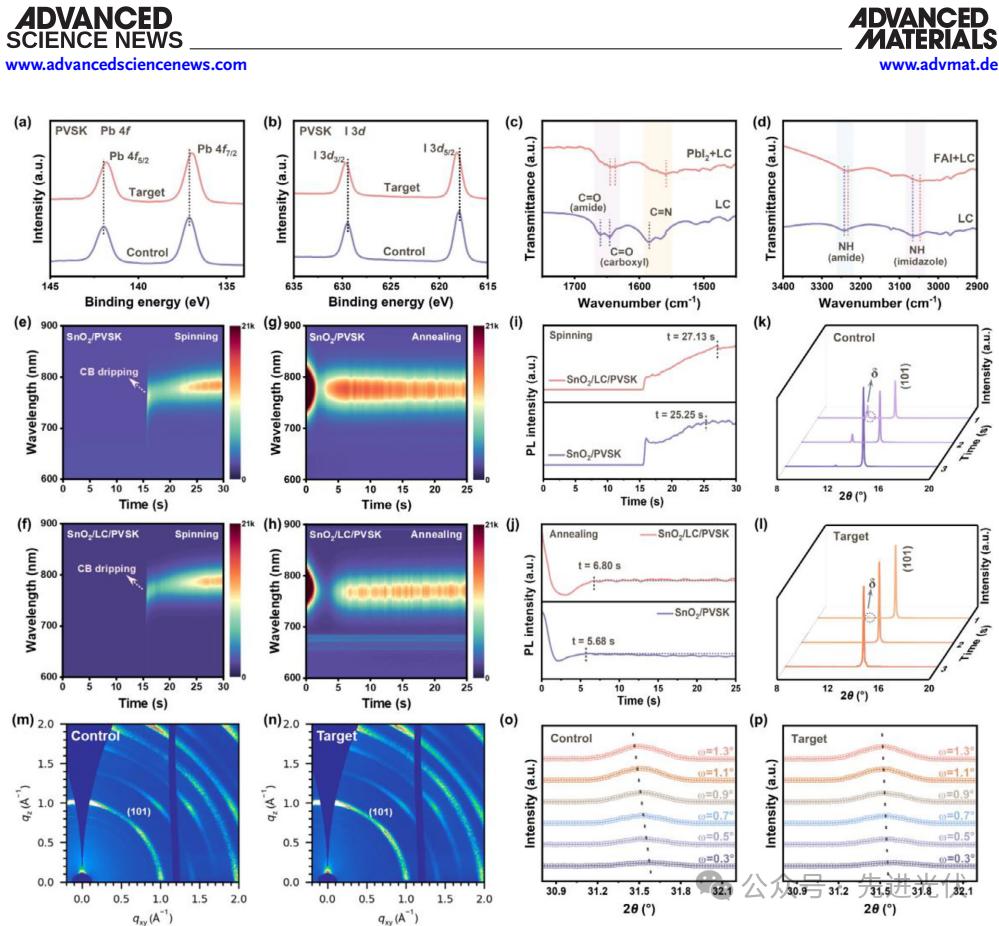

图2深入解析了LC分子对钙钛矿结晶过程的调控机制。XPS分析显示LC修饰后钙钛矿薄膜中Pb4f和I3d的结合能发生明显位移,表明LC通过羧基和酰胺基团与Pb²⁺配位,同时通过咪唑NH和酰胺NH与FA⁺形成氢键。FTIR光谱中LC与PbI₂混合后特征峰的位移(如酰胺C=O从1660.44→1636.94cm⁻¹)证实了这种相互作用。原位PL测试表明LC将钙钛矿结晶时间从25.25s延长至27.13s,退火过程中PL强度增长速率也显著减缓,说明LC通过稳定中间相延缓了结晶动力学。XRD和GIWAXS结果显示LC修饰促进了钙钛矿的快速相变(δ相在2s内完全消失)并改善了晶体取向,而GIXRD测试证实LC有效缓解了钙钛矿薄膜中的残余应力(晶面间距变化率从3.2%降至0.8%)。这些结果系统揭示了LC通过多重化学键合机制调控钙钛矿结晶过程,为获得高质量薄膜提供了理论基础。

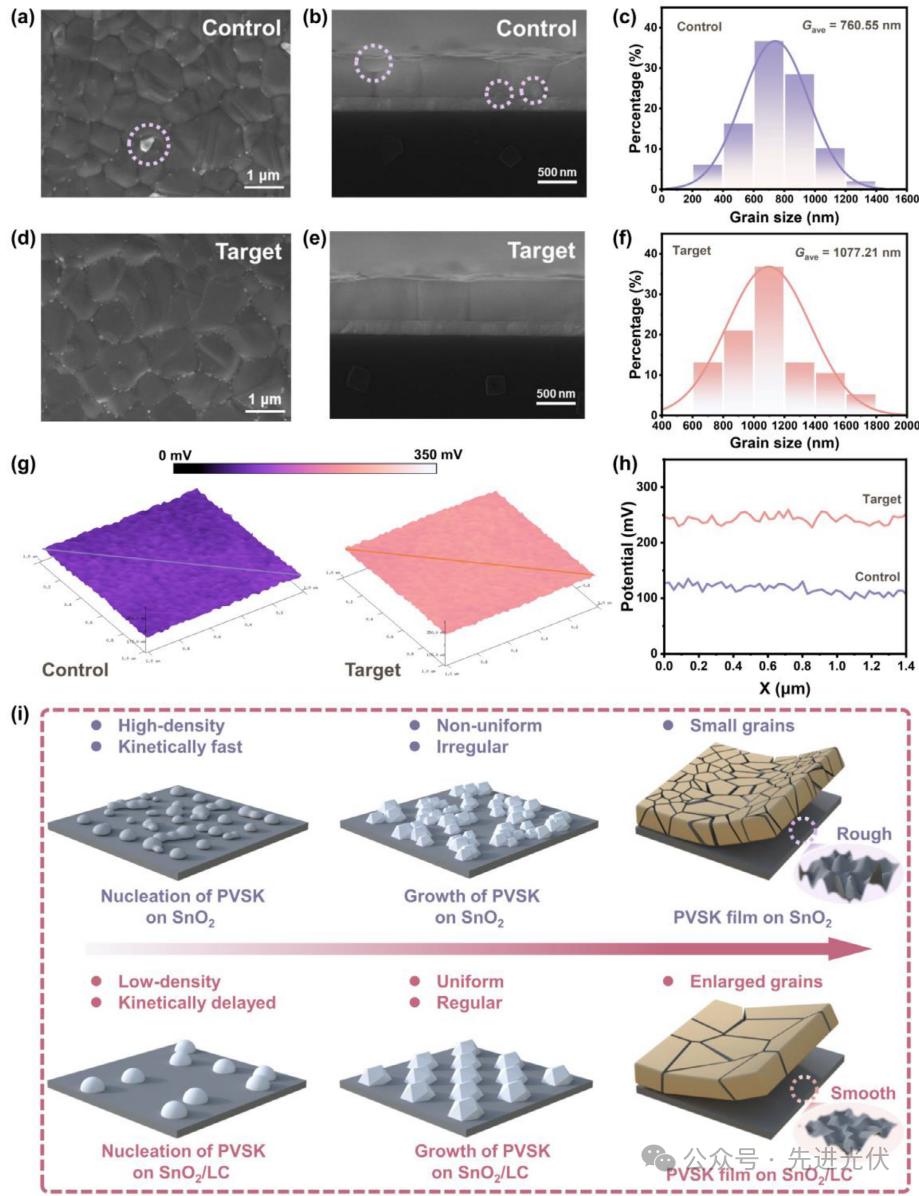

图3展示了LC修饰对钙钛矿薄膜形貌和电学性质的显著改善。SEM图像显示LC修饰使钙钛矿晶粒平均尺寸从760.55nm增大至1077.21nm,且垂直取向性明显改善,减少了晶界数量。截面SEM证实LC修饰薄膜具有更好的纵向晶粒排列,有利于载流子传输。KPFM测试表明LC修饰使钙钛矿表面电势从0.85V提升至1.12V,降低了电子提取势垒。示意图清晰对比了LC修饰前后钙钛矿薄膜的形成机制:LC通过减少成核位点、延缓结晶动力学促进大晶粒生长,同时通过多重化学键合钝化界面缺陷。这些结构优化直接导致了薄膜质量的全面提升,为器件性能突破奠定了基础。

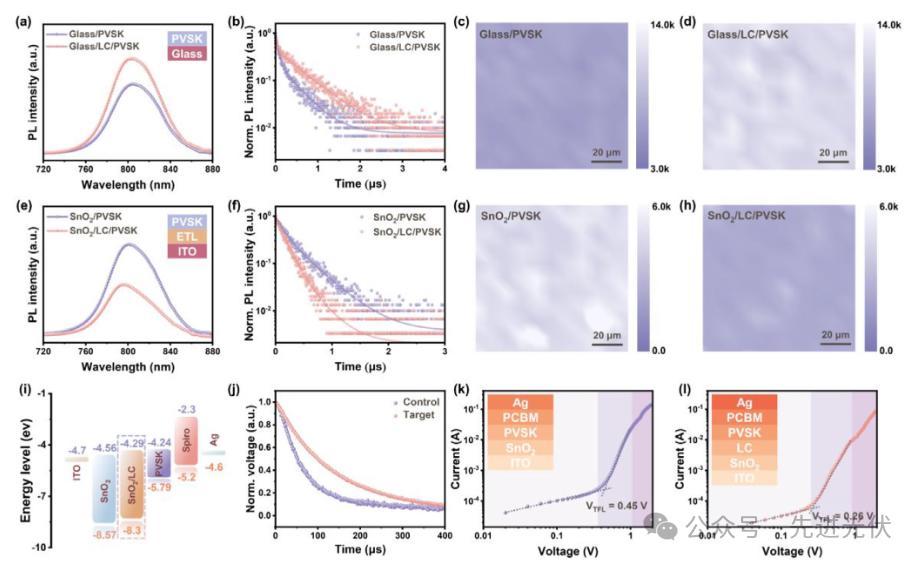

图4通过多种光谱技术系统评估了LC修饰对钙钛矿光电性能的影响。稳态PL测试显示LC修饰使钙钛矿薄膜的PL强度提升3.2倍,TRPL测试表明平均载流子寿命从360.41ns延长至540.05ns,证实了LC对非辐射复合的有效抑制。共聚焦PL
mapping图像直观展示了LC修饰薄膜的发光均匀性显著改善。引入SnO₂电子传输层后,LC修饰器件的PL淬灭效率提高32%,对应更快的载流子提取速度(τ₁从299.58ns缩短至192.07ns)。能级图显示LC使SnO₂的导带底从-4.56eV上移至-4.29eV,优化了能级匹配。TPV测试证实LC器件具有更长的光电压衰减时间(从18.7μs延长至26.3μs),SCLC测试则显示陷阱态密度从1.10×10¹⁶cm⁻³降至6.38×10¹⁵cm⁻³,这些结果从多角度证实了LC修饰对器件性能的全面提升机制。

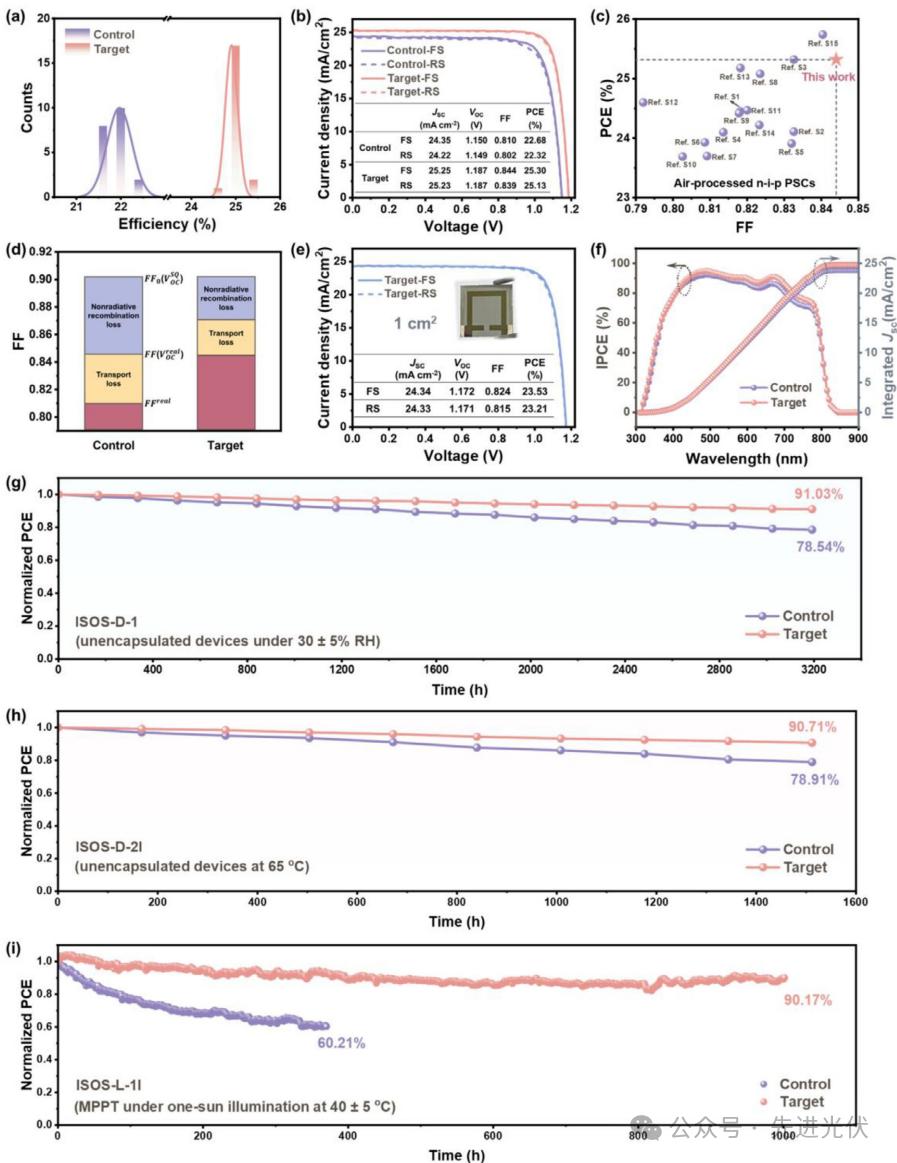

图5展示了LC修饰器件的卓越光伏性能和稳定性。J-V曲线显示冠军器件效率从22.68%提升至25.30%,Voc从1.150V增至1.187V,FF从0.810提高至0.844,创造了空气制备n-i-p结构器件的效率纪录。统计分析表明LC修饰使器件效率分布更集中,1cm²大面积器件效率达23.53%。IPCE光谱显示LC器件在可见光区量子效率全面提升,积分电流与J-V测试高度吻合。稳定性测试显示未封装器件在30±5%RH环境中3192小时后保持91.03%初始效率,65℃氮气环境中1512小时后保持90.71%效率,连续MPPT测试1000小时后保持90.17%效率,三项指标均显著优于对照组,展现了LC修饰对器件长期稳定性的显著提升。

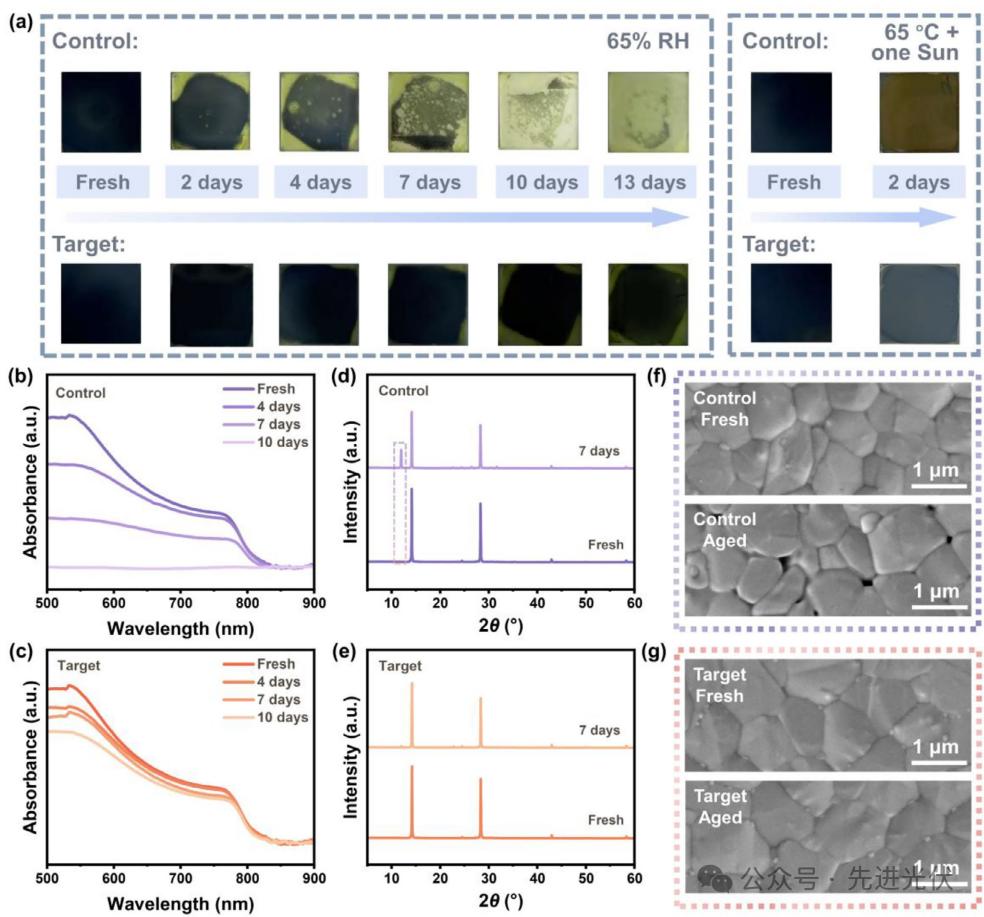

图6通过加速老化实验深入研究了LC修饰提升钙钛矿薄膜稳定性的机制。65%RH环境下老化13天后,对照薄膜完全黄变而LC修饰薄膜保持黑色,UV-vis光谱显示LC薄膜保持显著吸收而对照薄膜特征峰完全消失。XRD跟踪测试表明LC修饰使δ相形成速率降低85%,SEM观察发现65℃光照老化10小时后LC薄膜仍保持致密形貌而对照薄膜已严重降解。这些结果证实LC通过钝化缺陷、锚定卤素离子和释放残余应力等多重机制,显著提升了钙钛矿薄膜对环境应力(湿度、热、光)的抵抗能力,为器件长期稳定性突破提供了材料基础。
结论展望
本研究通过天然分子介导的ETL表面重构,攻克空气制备钙钛矿电池的效率和稳定性瓶颈。25.3%的效率与>90%的三应力保持率标志着空气加工技术迈向产业化。未来通过分子结构优化与大面积涂布工艺结合,有望在柔性组件领域实现突破。
文献来源
Yang, H., Guo, Z., Xu, Z. et al. Crystallization Modulation Through Electron Transport Layer Surface Reconstruction. Adv. Mater. 2025, e10967.
DOI: 10.1002/adma.202510967
索比光伏网 https://news.solarbe.com/202508/6/50005548.html
