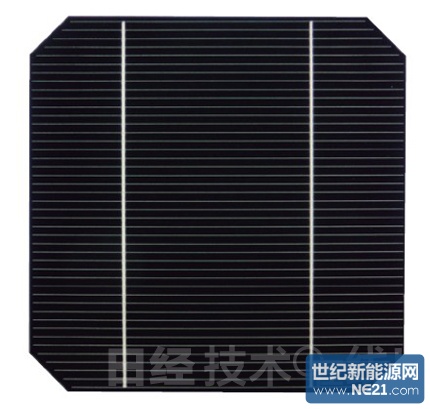

 |
| 此次开发的“HIT太阳能电池”单元 |
达到24.7％转换效率的是在单晶硅晶圆两面形成非晶硅层的异质结构造的“HIT太阳能电池”（图1）。非晶硅层可减少硅晶圆表面的结晶缺陷、抑制再结合损失，因此容易提高电压。但受非晶硅层、透明导电膜和表面电极等的影响，有部分太阳光被遮挡，因此很难提高电流值。
 |
| 图1：降低损失，使单元转换效率达到24.7％ 松下通过降低光学损失和载流子再结合损失等，使单元转换效率达到了24.7％（a）。与SunPower公司的单元相比，短路电流密度稍低（b）。 |
松下一直在设法提高太阳能电池单元的转换效率，2011年使厚度只有98μm的HIT太阳能电池的单元转换效率达到23.7％，2012年提高至23.9％。该公司此次通过提高电极的宽高比以及抑制透明导电膜的光吸收，将短路电流密度由2012年的38.9mA/cm2成功提高到了39.5mA/cm2。这为单元转换效率一举提高0.8个百分点做出了巨大贡献。
SunPower采用的背接触构造由于表面没有电极，因此容易提高电流值。2010年该公司开发的单元的短路电流密度为40.46mA/cm2。松下此次实现了与之接近的电流密度，并自信地表示，“这表明电流值还有改善的空间”。
松下虽然在研发水平的转换效率方面超过了SunPower，但在量产品方面还远远落后于SunPower。目前松下量产单元的转换效率为21.6％，而SunPower已经在量产转换效率达到24.2％的单元。
N型光伏技术创新大会
国家光伏装备工程技术研究中心将于5月22日在上海(SNEC展会同期)举办“n型光伏技术创新大会"，来自Infolink，晶科，捷佳伟创、湖南红太阳、帝尔、东方日升、国电投、科伺等组织企业的专家将作重要分享。4月30日前报名抢早鸟票600元。欢迎扫码报名参会!
>
>
