论文概览
针对钙钛矿太阳能电池制造过程中退火环节对环境湿度高度敏感、严重制约其大规模稳定生产的核心难题，西安交通大学与合作单位的研究团队创新性地提出并构建了一种“结晶激活水分屏障”。该策略通过将十二烷基三甲基溴化铵（DTAB）分子引入钙钛矿前驱体，使其在退火初期以液态/结晶相存在，允许适量水分进入促进钙钛矿结晶；随后在结晶基本完成后，DTAB自发迁移至薄膜表面形成致密疏水层，阻隔高湿度环境对钙钛矿结构的破坏。该屏障成功将钙钛矿薄膜的制备窗口拓宽至20%至超过90%的相对湿度范围，显著降低了对环境湿度的依赖性。基于此技术制备的钙钛矿太阳能电池实现了25.33%的光电转换效率和84.93%的填充因子，未封装器件在环境空气（ISOS-D-1）中老化2602小时后仍保持94.6% 的初始效率，展现出卓越的长期稳定性。该研究以"Crystallization-activated moisture barrier for high-tolerance manufacturing of perovskite solar cells"为题发表于顶级期刊《Science Advances》。
技术亮点
智能水分管理：DTAB分子在退火过程中实现“先开放后封闭”的智能调控，利用水分促进结晶，并及时形成屏障防止过湿破坏。
分子设计筛选：通过系统筛选，确定DTAB具备合适烷基链长度、亲疏水基团、大分子尺寸及与碘离子的强相互作用，满足理想屏障分子的所有条件。
结晶质量提升：DTAB的引入促进了更均匀的成核、更快的相转变，并抑制了晶界凹槽和表面缺陷，获得了更平滑、结晶质量更高的薄膜。
多重功能集成：该屏障分子兼具缺陷钝化（通过DTA⁺与Pb-I表面相互作用）和界面改性（形成表面偶极层，促进空穴传输）功能。
研究意义
✅ 突破湿度限制：实现了在20%-93%超宽湿度范围内稳定制备高质量钙钛矿薄膜，摆脱了传统~40%RH的苛刻要求。
✅ 提出新机制：创新性提出“结晶激活”屏障概念，实现了对水分“促结晶”与“致分解”双重作用的时序控制。
✅ 提升工艺耐受性：极大增强了制备过程对季节性和环境湿度波动的适应性，为大规模工业化生产铺平道路。
✅ 综合性能优化：在实现高湿度耐受的同时，显著提升了器件的光电性能、均匀性及长期运行稳定性。
深度精读
图1组 系统揭示了湿度对钙钛矿薄膜制备的双重影响机制：通过PL光谱显示适度湿度（40%RH）能增强发光强度，而XRD图谱证实高湿度（93%RH）会导致半高宽增大和晶格畸变，SEM图像直观展示高湿度下薄膜出现孔洞和PbI₂杂相，TRPL mapping进一步表明载流子寿命从3060ps（20%RH）急剧下降至1795ps（93%RH），这些现象共同说明水分在促进结晶完成后会引发FA⁺流失和晶格坍塌，而示意图清晰呈现了添加屏障分子DTAB后形成的动态保护机制。

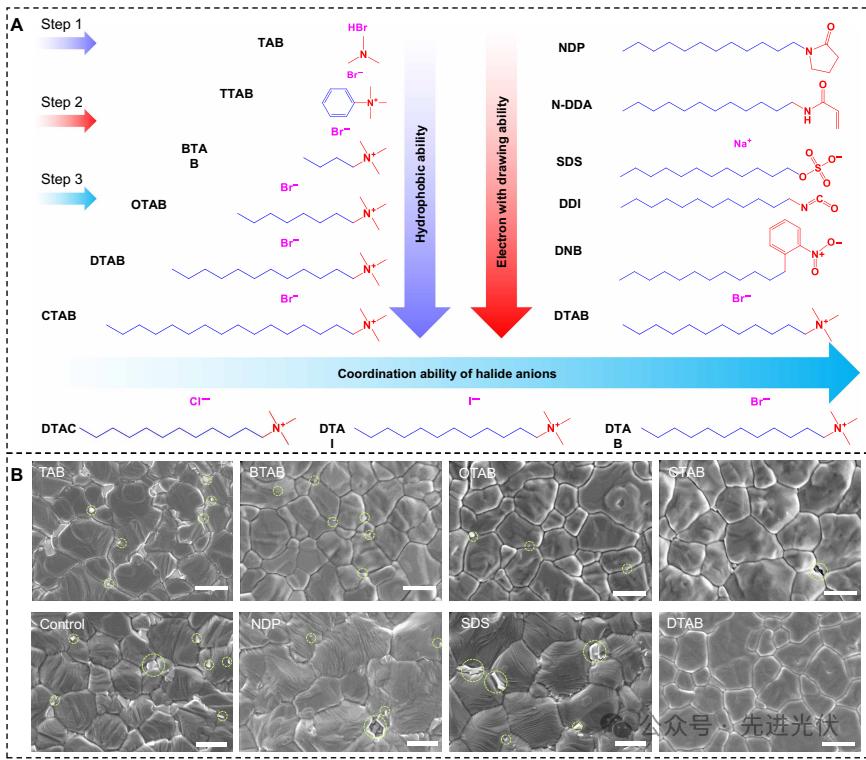

图2组 展示了屏障分子DTAB的理性筛选过程：通过系统比较不同烷基链长度（从TAB到CTAB）和官能团结构的分子发现，十二烷基三甲基溴化铵（DTAB）在SEM图像中表现出最完整的晶粒形态和最少的PbI₂残留，其十二碳链长既能提供足够疏水性又避免过长链导致的自组装空洞问题，而季铵盐基团与钙钛矿组分的静电相互作用能有效稳定晶界，分子设计路线图清晰体现了从结构单元优化到功能验证的完整逻辑链条。

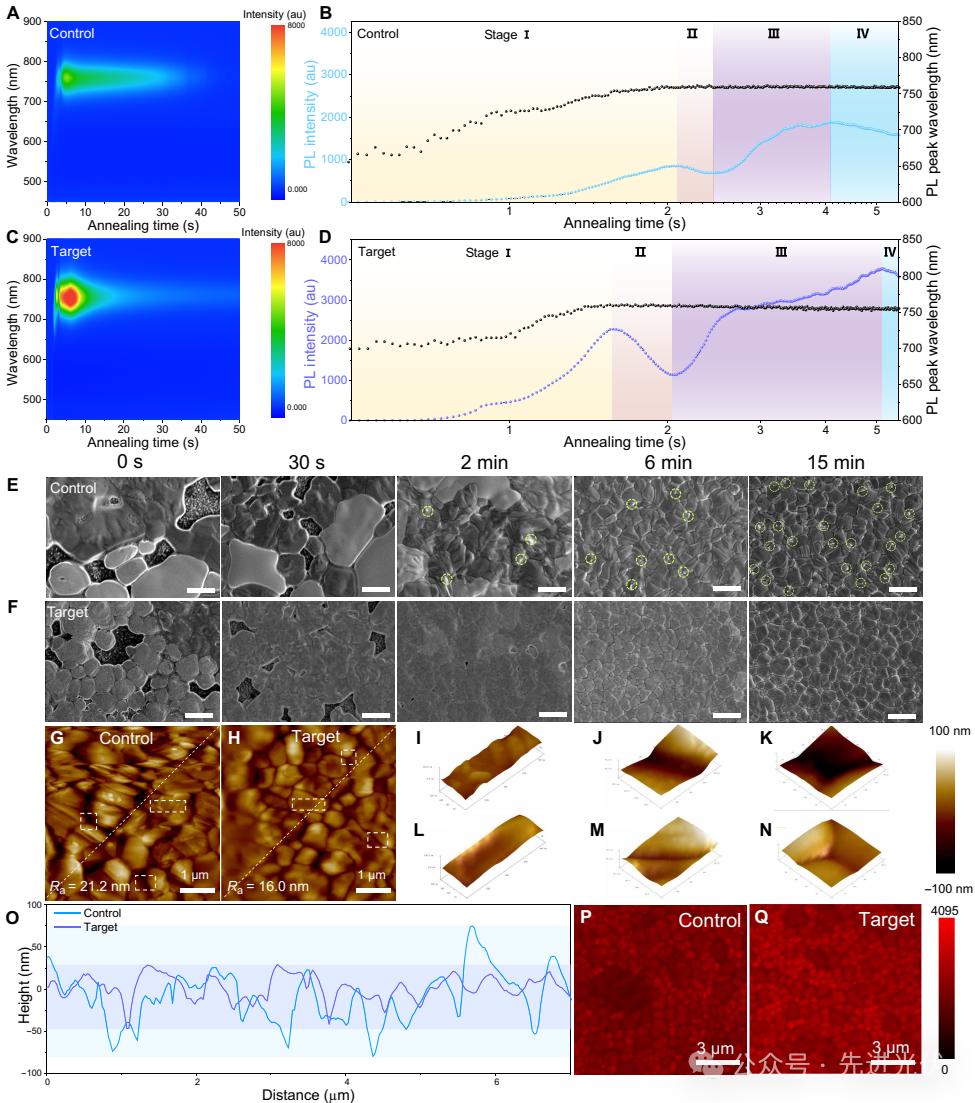

图3组 深入解析了液态/结晶相阶段屏障分子与湿度的协同作用：原位PL光谱显示DTAB使薄膜结晶过程呈现更快的成核速率和抑制的PL淬灭，SEM时间序列证明DTAB能防止退火过程中PbI₂杂相析出，AFM三维形貌表征表明DTAB将表面粗糙度从21.2nm降至16.0nm并显著减少晶界凹槽，CLSM荧光 mapping则整体呈现均匀增强的发光强度，证实屏障分子在结晶阶段同时促进晶体质量提升和缺陷钝化。

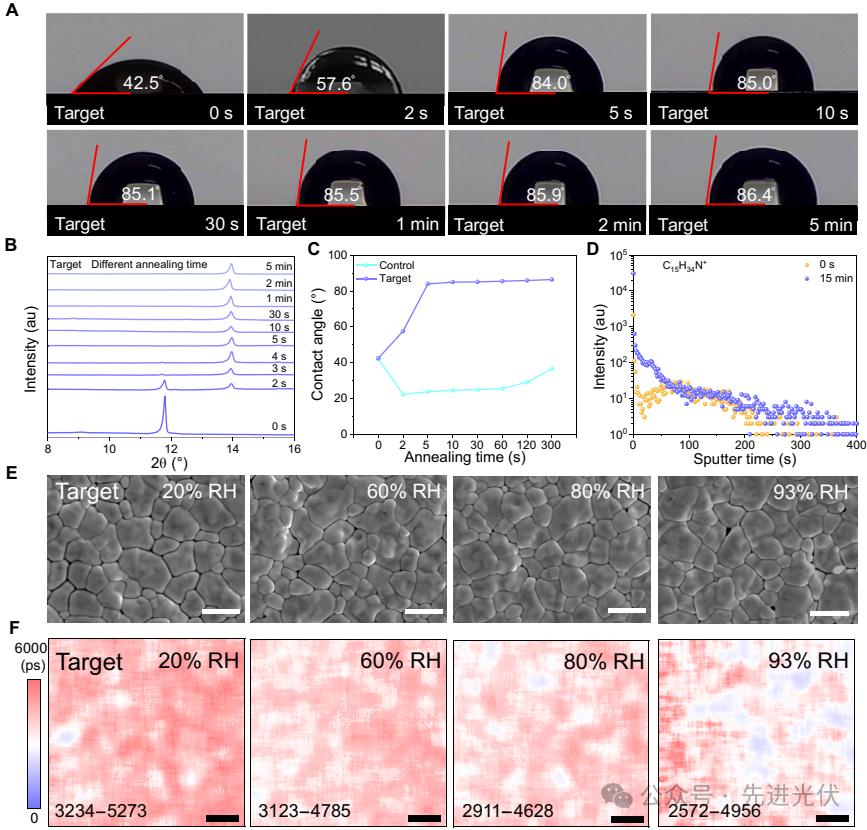

图4组 验证了固态/保护相阶段屏障分子的动态迁移机制：接触角测试显示DTAB在退火5秒内使薄膜疏水性从42°提升至84°，TOF-SIMS深度剖析证实DTAB从体相向表面迁移形成致密层，SEM图像证明在20%-93%宽湿度范围内薄膜均保持完整形貌，TRPL mapping显示不同湿度下载流子寿命稳定在3764-4236ps范围，这种结晶驱动迁移机制使屏障能在结晶完成后自动封闭水分通道。

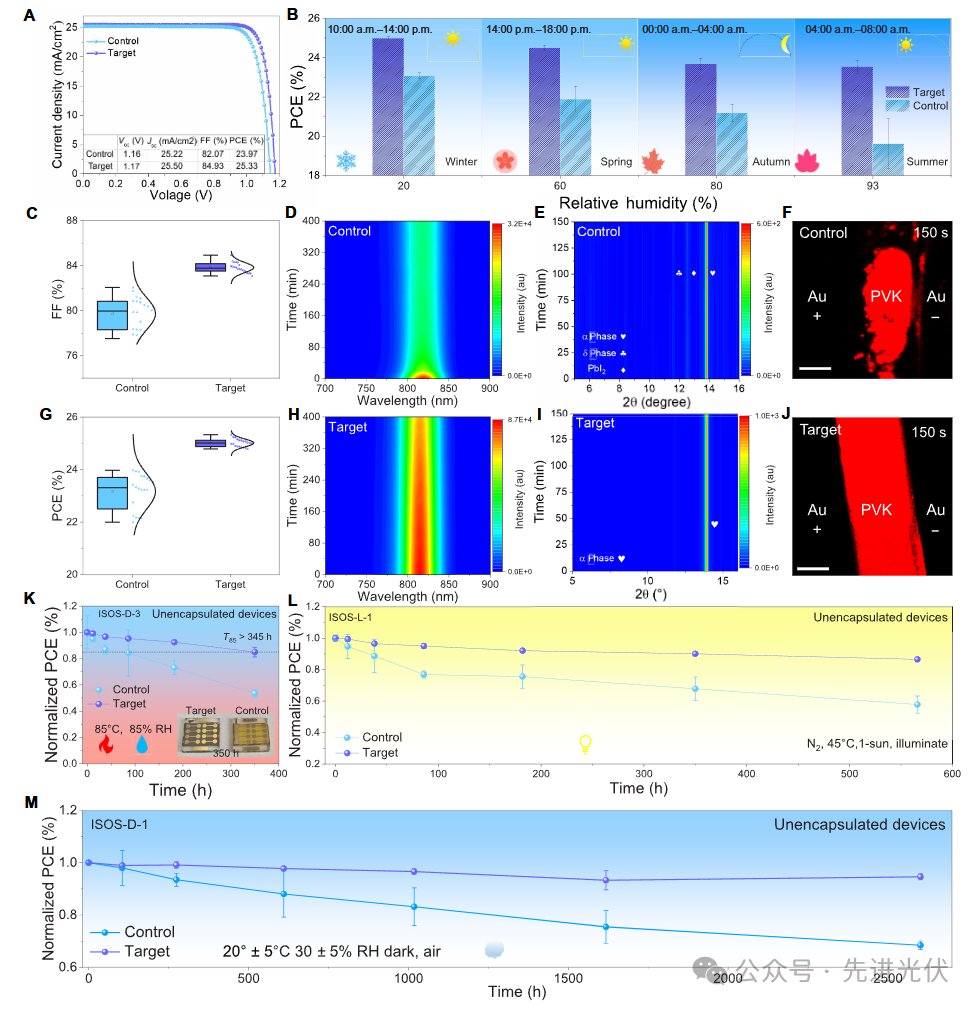

图5组 综合评估了屏障分子对器件性能的提升效果：J-V曲线显示冠军器件效率从23.97%提升至25.33%且填充因子超过84.93%，统计分布图表明DTAB使不同湿度下制备的器件效率标准差显著降低，原位PL/XRD老化测试证明DTAB器件在85°C热应力下能抑制δ相和PbI₂生成，CLSM电场耦合测试显示屏障分子可抵抗0.25V/μm电场下的离子迁移，最终器件在湿热（85°C/85%RH）、光照和大气环境下分别保持86.5%、84.9%和94.6%的初始效率，展现出卓越的工况稳定性。
结论展望
本研究通过精巧的分子设计，成功构建了一种“结晶激活水分屏障”，巧妙地化解了水分在钙钛矿退火过程中的“双刃剑”效应。该策略不仅将制备湿度窗口拓宽至20%-93%的工业友好范围，显著提升了制造过程的环境耐受性和工艺重复性，同时通过缺陷钝化和界面优化，实现了器件效率和稳定性的同步飞跃。这项研究为钙钛矿太阳能电池，特别是甲脒铅碘体系，迈向高通量、高一致性的工业化大规模生产扫除了一大关键障碍，标志着钙钛矿光伏技术向商业化落地迈出了坚实的一步。
文献来源
Ma, Y., Luo, C., Zhan, C. et al. Crystallization-activated moisture barrier for high-tolerance manufacturing of perovskite solar cells. Sci. Adv. 11, eady5703 (2025).https://www.science.org/doi/10.1126/sciadv.ady5703
