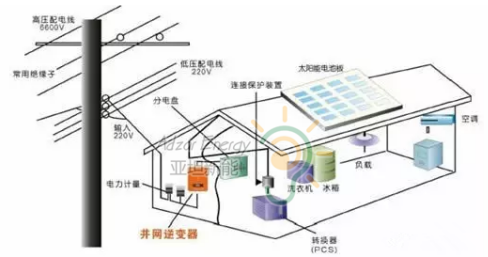

与建筑结合的光伏并网发电是当前分布式光伏发电重要的应用形式,技术进展很快,主要表现在与建筑结合的安装方式和建筑光伏的电气设计方面。按照与建筑结合的安装方式的不同,可分为光伏建筑集成(或光伏建筑一体化 Building Integrated PV简称BIPV)和光伏建筑附加(Building Attached PV简称BAPV)。
一、BIPV

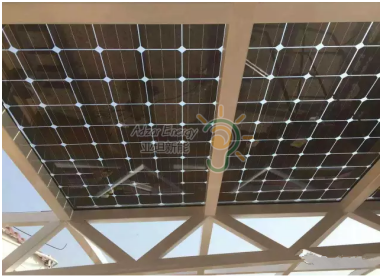

采用特殊设计的专用光伏组件,安装时替代原有的建筑材料或建筑构件,与建筑融为一体的光伏系统。拆除光伏组件则建筑不能正常使用,光伏组件不仅要满足光伏发电的功能要求,同时首先必须满足建筑的基本功能要求,如坚固耐用、保温隔热、防水防潮、适当强度和刚度等性能,常见的有光伏瓦、光伏幕墙、光伏天棚、光伏窗和光伏遮阳棚或遮阳板。
光伏瓦
光伏幕墙
二、BAPV:

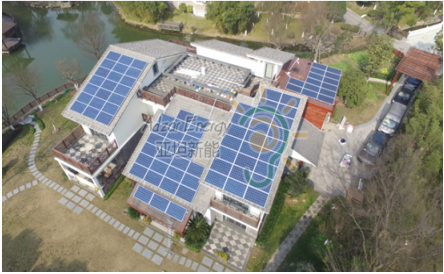

用普通光伏组件,在原有的建筑上安装,并不替代建筑材料或构筑构件,直接安装到屋顶或附加在墙面的光伏系统。拆除此建筑上的光伏组件,并不会影响原有建筑的基本功能。屋顶安装形式主要有水平屋顶、倾斜屋顶和光伏采光顶.
1、水平屋顶
在水平屋顶上,光伏阵列可以按最佳角度安装,从而获得最大发电量;并且可采用常规晶体硅光伏组件,减少组件投资成本,旺旺经济性相对较好,但是这种安装方式的
美观性一般。
