光伏组件竖向、横向布置对发电量有什么影响

来源:智汇光伏发布时间:2017-03-28 08:58:46作者:王淑娟
 光伏电站的设计中,光伏组件的放置有两种设计方案:

方案一:竖向布置,如下图所示。


图1:光伏组件竖向布置的光伏电站

方案二:横向布置,如下图。


图2:光伏组件横向布置的光伏电站

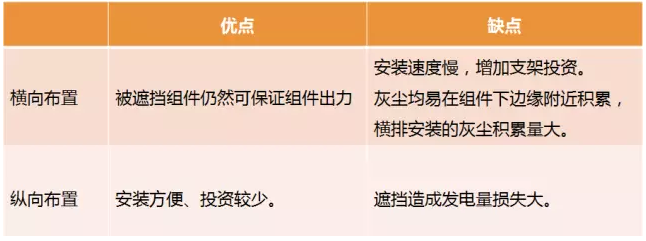

竖向布置安装方便,横向布置时,最上面的一块安装比较费劲!这就影响了施工进度。

经过与业内的多位专家探讨之后,发现一横、一竖,对发电量的影响太大了!逐步说明这个问题。

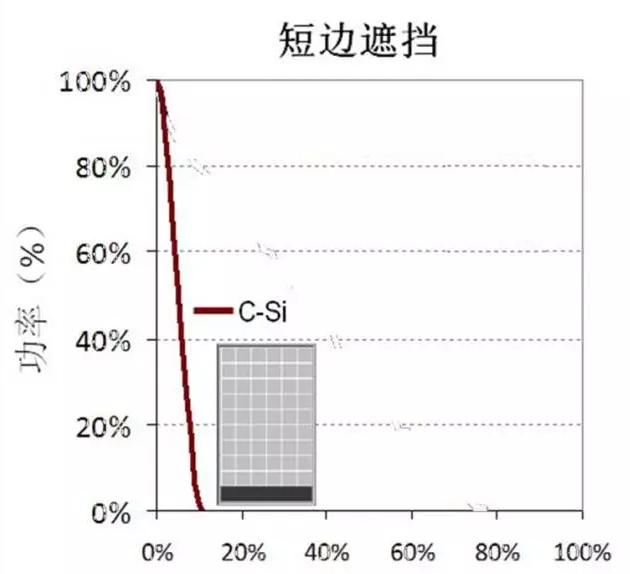

1、前后遮挡造成电站电量损失

在电站设计过程中,阵列间距是非常重要的一个参数。由于土地面积的限制,阵列间距一般只考虑冬至日6个小时不遮挡。然而,6小时之外,太阳能辐照度仍是足以发电的。从本人获得的光伏电站的实测数据来看,大部分电站冬至日的发电时间在7小时以上,在西部甚至可以达到9个小时。(一个简单的判别方法,日照时数是辐射强度≥120W/m2的时间长度,而辐射强度≥50W/m2时,逆变器就可以向电网供电。因此,当12月份的日照时数在6h以上时,发电时间肯定大于6h。)

结论1: 我们为了减少占地面积,增加单位面积装机容量,在早晚前后光伏方阵必然会有遮挡,造成发电量损失。 这点,在屋顶分布式光伏中表现尤为突出。

2、光伏组件都有旁路二极管

热斑效应:一串联支路中被遮蔽的太阳电池组件,将被当作负载消耗其他有光照的太阳电池组件所产生的能量,被遮蔽的太阳电池组件此时会发热,这就是热斑效应。

这种效应能严重的破坏太阳电池。有光照的太阳电池所产生的部分能量,都可能被遮蔽的电池所消耗。为了防止太阳电池由于热斑效应而遭受破坏,最好在太阳电池组件的正负极间并联一个旁路二极管,以避免光照组件所产生的能量被受遮蔽的组件所消耗。因此,旁路二极管的作用就是:当电池片出现热斑效应不能发电时,起旁路作用,让其它电池片所产生的电流从二极管流出,使太阳能发电系统继续发电,不会因为某一片电池片出现问题而产生发电电路不通的情况。

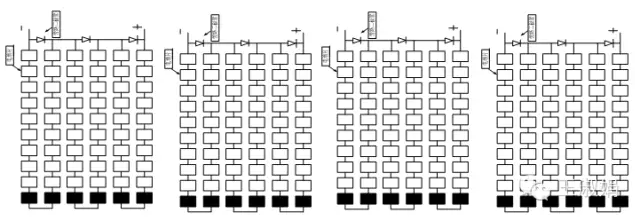

上一张60片的光伏组件的电路结构图。


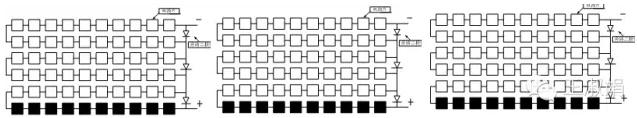

图3:光伏组件的电路结构图

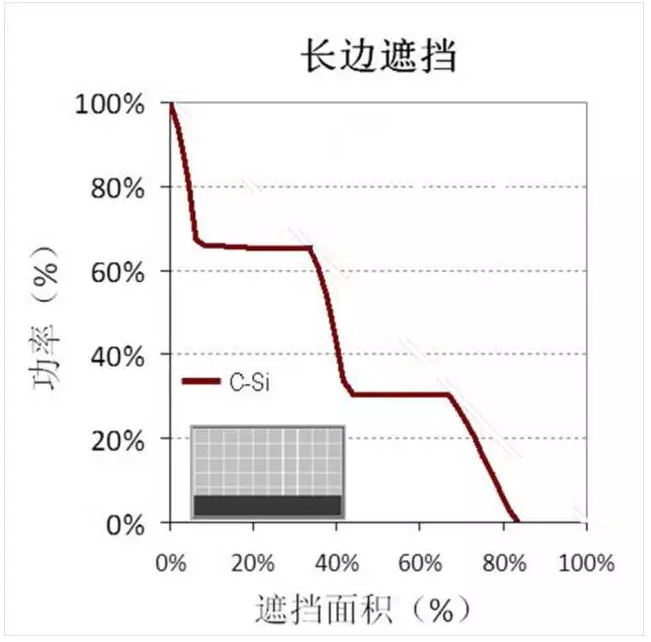

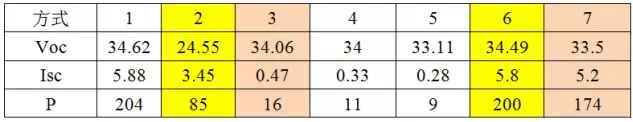

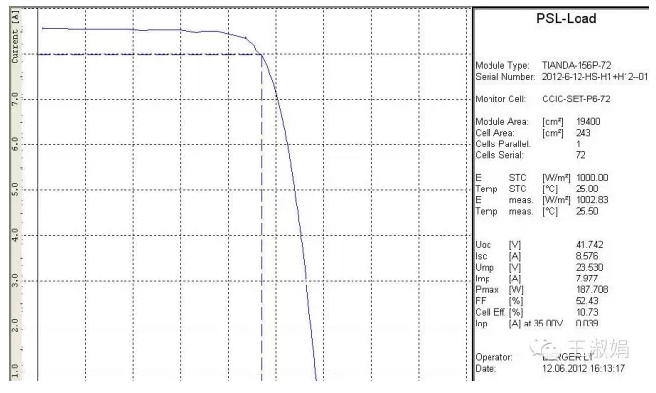

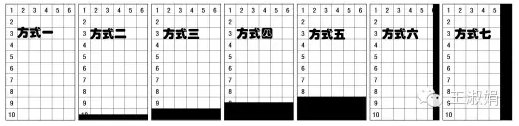

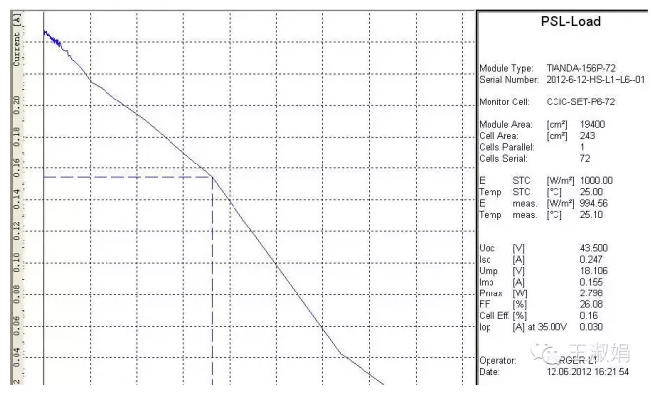

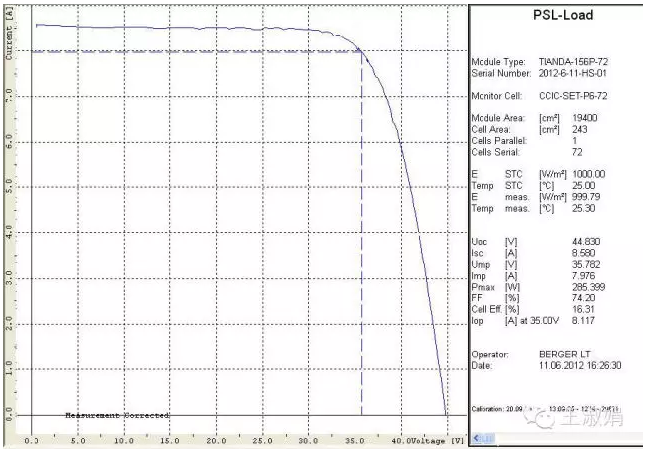

结论2: 普通光伏组件都安装了3路旁路二极管。
